Schemat centralnego zamka: jak działa i co psuje się najczęściej?

Centralny zamek niewidzialny strażnik komfortu. Dlaczego warto go zrozumieć?

Dla wielu z nas centralny zamek to coś tak oczywistego, że rzadko zastanawiamy się nad jego działaniem. Wsiadamy do samochodu, naciskamy przycisk na pilocie lub przekręcamy kluczyk, a wszystkie drzwi posłusznie się ryglowują lub odryglowują. To właśnie ta niewidzialna wygoda sprawiła, że centralny zamek stał się nieodłącznym elementem współczesnych samochodów, a jego funkcjonalność często rozszerza się o otwieranie bagażnika czy klapki wlewu paliwa.

Z mojego doświadczenia wynika, że zrozumienie tego systemu to nie tylko kwestia technicznej ciekawości, ale również praktyczna umiejętność, która może zaoszczędzić nam sporo czasu i pieniędzy. Kiedy pojawia się problem, wiedza na temat działania centralnego zamka pozwala na lepszą diagnostykę potencjalnych usterek. Dzięki niej możemy świadomie podejść do serwisu, a w wielu przypadkach nawet samodzielnie zlokalizować i naprawić drobną usterkę, unikając kosztownych wizyt u mechanika. W końcu, jako eksperci, wiemy, że diabeł tkwi w szczegółach, a te szczegóły często okazują się kluczem do rozwiązania problemu.

Fundamenty działania: jak impuls elektryczny zamienia się w ruch rygla?

Aby w pełni zrozumieć centralny zamek, musimy przyjrzeć się, jak sygnał elektryczny, który wysyłamy, przekształca się w fizyczny ruch rygla. To fascynujący proces, który opiera się na precyzyjnej współpracy kilku komponentów.

Krok po kroku: droga sygnału od pilota do zamka

Cała magia zaczyna się w momencie, gdy naciskamy przycisk na pilocie lub przekręcamy kluczyk w zamku drzwi kierowcy. Sygnał z pilota, zazwyczaj radiowy, jest odbierany przez sterownik, czyli centralkę centralnego zamka. To ona jest pierwszym ogniwem w łańcuchu. Sterownik interpretuje ten sygnał jako polecenie "zamknij" lub "otwórz" i w ułamku sekundy generuje odpowiedni impuls elektryczny. Ten impuls jest następnie przesyłany za pośrednictwem wiązki przewodów do siłowników umieszczonych w każdych drzwiach. Po dotarciu do siłownika, impuls elektryczny zostaje przekształcony w ruch mechaniczny, który pociąga lub pcha cięgno rygla, powodując jego zamknięcie lub otwarcie. To logiczny i precyzyjny ciąg zdarzeń, który dzieje się błyskawicznie.

Rola sterownika (centralki) serce całego układu

Sterownik, często nazywany centralką, to bez wątpienia mózg całego systemu centralnego zamka. Jego rola jest kluczowa: odbiera sygnały z pilota lub z mechanizmu zamka w drzwiach kierowcy, interpretuje je i na ich podstawie wysyła precyzyjne polecenia do siłowników. W nowoczesnych samochodach sterownik centralnego zamka jest często zintegrowany z innymi modułami elektronicznymi pojazdu, tworząc spójną sieć. W starszych autach lub w przypadku montażu dodatkowego zabezpieczenia, możemy spotkać się z uniwersalnymi sterownikami, które działają na podobnej zasadzie, ale są niezależnymi jednostkami. Niezależnie od typu, jego zadaniem jest koordynacja pracy wszystkich elementów, aby zamek działał płynnie i niezawodnie.

Siłownik "Master" a "Slave" poznaj kluczową różnicę w budowie i działaniu

W systemie centralnego zamka wyróżniamy dwa główne typy siłowników, które pełnią nieco inne funkcje. Kluczowa różnica leży w ich budowie i sposobie komunikacji ze sterownikiem. Siłownik Master, zazwyczaj montowany w drzwiach kierowcy, jest bardziej złożony. Rozpoznamy go po większej liczbie przewodów najczęściej pięciu. Dlaczego pięciu? Ponieważ siłownik Master nie tylko wykonuje polecenia sterownika, ale także pełni funkcję informacyjną. Posiada on dodatkowe styki, które informują centralkę o aktualnym stanie zamka (zamknięty/otwarty). Dzięki temu, gdy przekręcimy kluczyk w drzwiach kierowcy, siłownik Master wysyła sygnał do sterownika, który następnie aktywuje wszystkie pozostałe siłowniki. To on jest tym, który "rozmawia" z centralką i pozwala na sterowanie całym systemem za pomocą fizycznego kluczyka.

W kontraście, siłownik Slave, montowany w pozostałych drzwiach (pasażera, tylnych), ma znacznie prostszą budowę. Zazwyczaj posiada tylko dwa przewody. Jego jedyną funkcją jest wykonanie otrzymanego polecenia czyli pociągnięcie lub pchnięcie cięgna rygla. Nie wysyła on żadnych informacji zwrotnych do sterownika; po prostu posłusznie wykonuje rozkaz. Zrozumienie tej różnicy jest fundamentalne przy diagnostyce problemów, ponieważ usterka siłownika Master może mieć wpływ na działanie całego systemu, podczas gdy awaria siłownika Slave zazwyczaj dotyczy tylko jednych drzwi.

Elektryczny kontra pneumatyczny: dwa światy, jeden cel. Który system jest w Twoim aucie?

Chociaż cel jest ten sam zamykanie i otwieranie wszystkich drzwi jednocześnie to sposób jego realizacji może się znacząco różnić. W świecie centralnych zamków dominują dwa główne typy systemów: elektryczny i pneumatyczny. Warto poznać ich specyfikę, aby wiedzieć, z czym mamy do czynienia w naszym pojeździe.

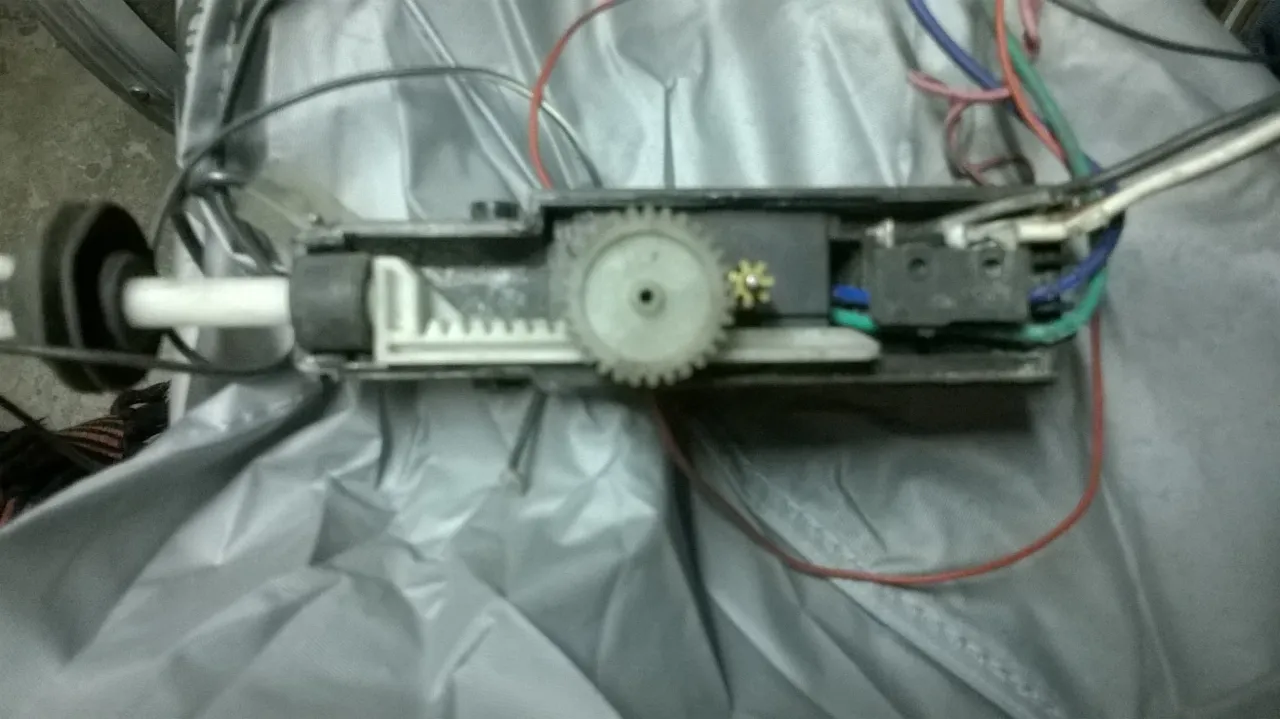

Zamek elektryczny: standard w większości pojazdów zasada działania i budowa

Zamek elektryczny to najczęściej spotykane rozwiązanie w zdecydowanej większości współczesnych samochodów. Jego siłowniki to w zasadzie miniaturowe silniczki elektryczne, połączone z przekładnią. Kiedy sterownik wysyła impuls, silniczek obraca się, a przekładnia przekształca ten ruch obrotowy na ruch liniowy, który pociąga lub pcha cięgno zamka. Kluczowym elementem działania jest tu zmiana polaryzacji zasilania. Jeśli do siłownika doprowadzimy prąd w jednym kierunku, silniczek obraca się w jedną stronę (np. zamykając zamek). Zmiana polaryzacji (czyli odwrócenie kierunku przepływu prądu) sprawia, że silniczek obraca się w drugą stronę, powodując otwarcie zamka. To proste, skuteczne i niezawodne rozwiązanie, które stało się branżowym standardem.

Zamek pneumatyczny: charakterystyczne "syknięcie" i specyfika działania

Zamek pneumatyczny to rozwiązanie rzadziej spotykane, typowe dla starszych modeli samochodów, zwłaszcza niektórych Mercedesów czy pojazdów z grupy VAG (np. Audi 80, Golf II/III). Zamiast silniczków elektrycznych, system ten wykorzystuje siłowniki pneumatyczne, czyli małe membrany lub mieszki, które reagują na zmiany ciśnienia powietrza. Wszystkie te siłowniki są połączone z centralną pompką pneumatyczną za pomocą elastycznych wężyków. Kiedy sterownik aktywuje pompkę, ta wytwarza w układzie nadciśnienie lub podciśnienie. W zależności od tego, czy pompka "dmucha" czy "zasysa", membrany w siłownikach poruszają się, pociągając lub pchając rygle. Charakterystycznym elementem działania zamka pneumatycznego jest delikatne "syknięcie", które słychać po zamknięciu lub otwarciu drzwi to właśnie powietrze przemieszczające się w układzie. Jest to system bardziej skomplikowany, podatny na nieszczelności, ale w czasach swojej świetności był synonimem luksusu i zaawansowania technologicznego.

Jak rozpoznać typ zamka w swoim samochodzie?

Rozpoznanie typu centralnego zamka w swoim samochodzie jest zazwyczaj dość proste. Najłatwiejszym sposobem jest nasłuchiwanie dźwięku podczas zamykania i otwierania. Jeśli słyszysz wyraźne, mechaniczne "kliknięcie" lub brzęczenie małych silniczków, masz do czynienia z zamkiem elektrycznym. Natomiast jeśli po aktywacji zamka usłyszysz charakterystyczne, delikatne "syknięcie" lub "szum" powietrza, to niemal na pewno jest to system pneumatyczny. Inne wskazówki to rocznik i marka samochodu jak wspomniałem, pneumatyka była popularna w starszych Mercedesach czy niektórych modelach VAG. Zawsze możesz też sprawdzić dokumentację pojazdu lub poszukać informacji na forach internetowych dedykowanych Twojemu modelowi samochodu. W ostateczności, zajrzenie pod tapicerkę drzwi i zlokalizowanie siłownika rozwiaże wszelkie wątpliwości silniczek elektryczny jest łatwy do odróżnienia od siłownika pneumatycznego z podłączonymi wężykami.

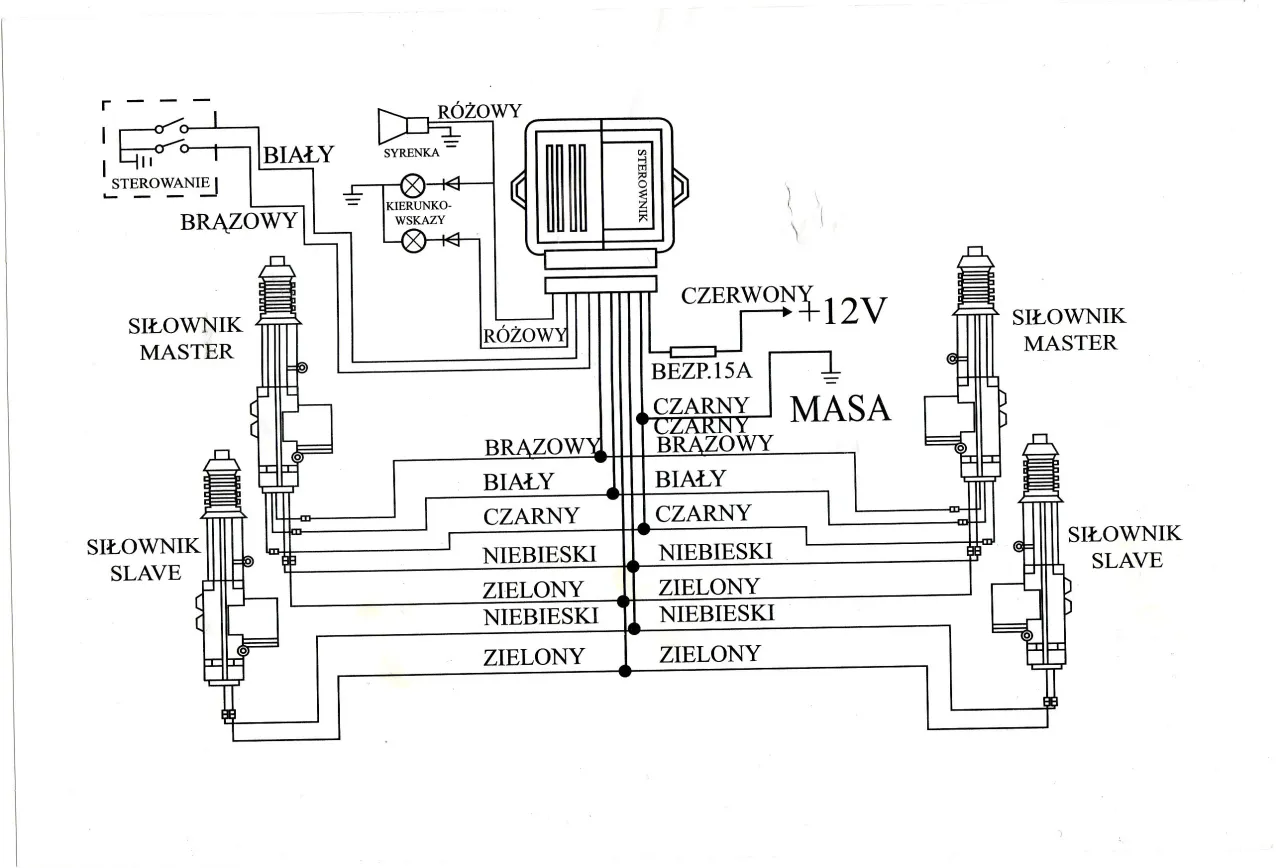

Anatomia systemu: szczegółowa analiza komponentów na schemacie

Dla każdego, kto chce naprawdę zrozumieć centralny zamek, a zwłaszcza dla tych, którzy planują samodzielną diagnostykę czy montaż, umiejętność czytania schematów elektrycznych jest absolutnie kluczowa. To jak mapa drogowa dla elektroniki samochodowej.

Jak czytać schemat elektryczny centralnego zamka? Przewodnik dla początkujących

Czytanie schematów elektrycznych może wydawać się na początku skomplikowane, ale z kilkoma podstawowymi zasadami staje się znacznie łatwiejsze. Przede wszystkim, każdy schemat to język symboli. Musimy poznać te najważniejsze:

• Linie ciągłe to przewody elektryczne.
• Kropki oznaczają połączenia przewodów.
• Symbole zasilania (np. "+" lub "30") wskazują na stały plus z akumulatora, a "15" na plus po stacyjce.
• Symbol masy (trójkąt lub kilka równoległych linii) to punkt uziemienia.
• Przełączniki są przedstawiane jako otwarte lub zamknięte styki.
• Silniki (jak te w siłownikach) to zazwyczaj okręgi z literą "M" w środku.
• Diody to trójkąt ze strzałką.

Kiedy już znamy symbole, kluczowe jest śledzenie ścieżek przewodów. Zaczynamy od zasilania, przechodzimy przez przełączniki, sterowniki, aż do elementów wykonawczych, takich jak siłowniki. Zwracajmy uwagę na kolory przewodów często są one standaryzowane lub opisane w legendzie schematu, co ułatwia identyfikację w samochodzie. Równie ważna jest numeracja pinów w kostkach i złączach. To pozwala precyzyjnie zlokalizować, który przewód do którego miejsca jest podłączony. Pamiętajmy, że schemat to nie tylko rysunek, ale przede wszystkim instrukcja, która pokazuje, jak prąd płynie przez układ.

Rola poszczególnych przewodów w siłowniku typu Master (5-przewodowym)

Siłownik Master, jak już wspomniałem, jest bardziej złożony i to właśnie jego okablowanie najlepiej pokazuje, jak działa komunikacja w systemie. Typowy 5-przewodowy siłownik Master ma następujące funkcje przewodów:

1. Przewód zasilający (+12V): Stałe zasilanie lub zasilanie sterujące, które dostarcza energię do silniczka siłownika.
2. Przewód masowy (GND): Uziemienie, niezbędne do zamknięcia obwodu elektrycznego.
3. Przewód sygnałowy blokady (Lock Signal): Ten przewód wysyła sygnał do sterownika, informując go, że zamek został zamknięty (np. poprzez przekręcenie kluczyka w drzwiach kierowcy).
4. Przewód sygnałowy odblokowania (Unlock Signal): Analogicznie do poprzedniego, ten przewód informuje sterownik o otwarciu zamka.
5. Przewód sygnałowy pozycji rygla (Feedback/Position Signal): Czasami nazywany również przewodem "monitorującym". Jego zadaniem jest informowanie sterownika o aktualnej, fizycznej pozycji rygla (np. czy jest on w pełni zamknięty, czy otwarty). To kluczowe dla prawidłowego działania całego systemu i zapobiegania "wariowaniu" zamka.

Zrozumienie tych funkcji jest niezbędne, zwłaszcza gdy chcemy podłączyć uniwersalny sterownik do fabrycznego siłownika Master.

Uproszczona budowa siłownika typu Slave (2-przewodowego)

Siłownik Slave, w przeciwieństwie do Mastera, jest znacznie prostszy. Posiada tylko dwa przewody, a jego działanie opiera się na prostym mechanizmie silniczka elektrycznego. Te dwa przewody służą do zasilania silniczka. Kiedy sterownik wysyła impuls, prąd płynie przez te dwa przewody. Zmiana polaryzacji na tych przewodach (czyli odwrócenie plusa i minusa) powoduje, że silniczek obraca się w przeciwnym kierunku, co skutkuje ruchem rygla w przeciwną stronę zamknięciem lub otwarciem. Brak dodatkowych przewodów sygnałowych oznacza, że siłownik Slave jedynie wykonuje polecenia, nie komunikując się ze sterownikiem na temat swojego stanu.

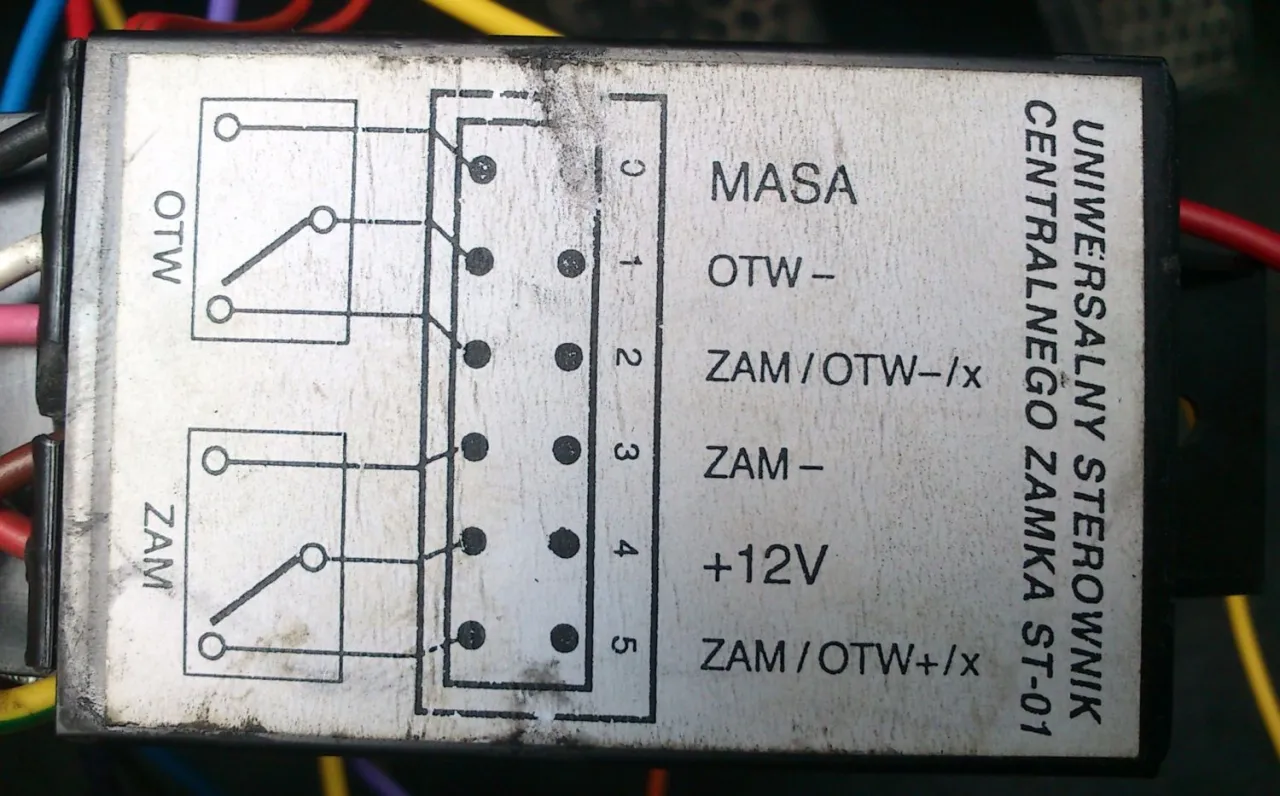

Schemat uniwersalnego sterownika jak go interpretować przy montażu?

Montaż uniwersalnego sterownika centralnego zamka to popularna modyfikacja, zwłaszcza w starszych autach bez fabrycznego pilota. Schematy dołączone do takich sterowników są zazwyczaj dość czytelne, ale wymagają uwagi. Kluczowe połączenia, które zawsze znajdziemy na schemacie, to:

• Zasilanie (+12V) i masa (GND): Podstawowe zasilenie dla samego sterownika.
• Sterowanie siłownikami: To najważniejsza część. Uniwersalne sterowniki często oferują różne tryby pracy, np. sterowanie masą (sterownik podaje masę na odpowiednie przewody siłowników Master/Slave) lub sterowanie plusem (sterownik podaje +12V). Musimy zidentyfikować, jaki typ sterowania jest wymagany przez fabryczne siłowniki w naszym samochodzie. Schemat uniwersalnego sterownika pokaże, które przewody z centralki odpowiadają za "zamknij" i "otwórz".
• Dodatkowe funkcje: Wiele sterowników ma wyjścia do podłączenia kierunkowskazów, co powoduje ich mignięcie po zamknięciu/otwarciu samochodu (wizualne potwierdzenie). Mogą być też wyjścia do sterowania klapą bagażnika czy domykania szyb. Schemat precyzyjnie wskaże, które przewody odpowiadają za te funkcje.

Zawsze należy dokładnie porównać schemat uniwersalnego sterownika ze schematem instalacji elektrycznej naszego samochodu, aby prawidłowo zidentyfikować odpowiednie przewody i uniknąć uszkodzeń. To wymaga cierpliwości i precyzji, ale jest w pełni wykonalne.

Gdy zamek odmawia posłuszeństwa: najczęstsze awarie i ich diagnoza

Niestety, nawet tak proste i niezawodne systemy jak centralny zamek bywają podatne na usterki. Kiedy zamek odmawia posłuszeństwa, potrafi to być frustrujące. Na szczęście, wiele problemów można zdiagnozować, a nawet naprawić samodzielnie, jeśli tylko wiemy, gdzie szukać.

Problem: centralny zamek nie reaguje na pilota. Co sprawdzić w pierwszej kolejności?

To jedna z najczęstszych sytuacji. Gdy pilot nie działa, pierwszym i najbardziej oczywistym krokiem jest sprawdzenie baterii w pilocie. To banał, ale często właśnie to jest przyczyną. Jeśli wymiana baterii nie pomoże, upewnij się, że akumulator w samochodzie jest w dobrym stanie niski poziom naładowania może wpływać na działanie elektroniki. Następnie warto sprawdzić, czy problem nie leży po stronie samego pilota być może wymaga on ponownego zaprogramowania lub po prostu uległ uszkodzeniu. Czasem problemem mogą być również zakłócenia sygnału, zwłaszcza w miejscach o dużym natężeniu fal radiowych. Jeśli pilot działa, ale zamek nie reaguje, problem może leżeć w module sterującym (centralki), który nie odbiera sygnału lub nie przetwarza go prawidłowo.

Problem: nie działają tylko jedne drzwi. Winny siłownik czy przewody?

Sytuacja, w której centralny zamek działa poprawnie we wszystkich drzwiach oprócz jednych, jest bardzo typowa i wskazuje na bardziej zlokalizowany problem. W takim przypadku najczęstszymi winowajcami są dwie rzeczy:

• Uszkodzony siłownik w tych konkretnych drzwiach: Siłowniki, jak każde urządzenie mechaniczno-elektryczne, mają swoją żywotność. Ich silniczki mogą się zużyć, przekładnie zaciąć, a styki skorodować. Jeśli słyszysz, że w innych drzwiach siłowniki pracują, a w tych jednych panuje cisza, to bardzo prawdopodobne, że siłownik wymaga wymiany.
• Przerwana lub uszkodzona wiązka przewodów: To drugi, równie częsty scenariusz. Przewody prowadzące do drzwi przechodzą przez tzw. przelotkę (harmonijkę) między karoserią a drzwiami. W wyniku ciągłego otwierania i zamykania drzwi, przewody w tym miejscu są narażone na zginanie i ścieranie izolacji, co z czasem prowadzi do ich przerwania lub zwarcia. Sprawdzenie ciągłości przewodów w przelotce to kluczowy krok diagnostyczny w takim przypadku.

Problem: zamek "wariuje" sam się zamyka lub otwiera. Gdzie szukać przyczyny?

Kiedy zamek zaczyna "żyć własnym życiem" sam się zamyka, otwiera, a czasem nawet wielokrotnie ryglowuje, mamy do czynienia z bardziej irytującą usterką. Przyczyn może być kilka:

• Uszkodzony sterownik (centralka): Niesprawna centralka może wysyłać błędne sygnały do siłowników, powodując ich chaotyczne działanie.
• Zwarcie w instalacji: Zwarcie w okablowaniu, zwłaszcza na przewodach sygnałowych, może imitować sygnały zamykania lub otwierania, wprowadzając system w błąd.
• Problem z czujnikiem pozycji zamka w siłowniku Master: Jeśli siłownik Master (w drzwiach kierowcy) nieprawidłowo informuje sterownik o pozycji rygla, system może próbować "poprawić" jego stan, co skutkuje wielokrotnym zamykaniem lub otwieraniem.
• Mechaniczne zacięcie rygla: Czasami problem nie jest elektryczny, a mechaniczny. Zanieczyszczony lub uszkodzony mechanizm zamka może powodować, że rygiel nie dochodzi do końca, a system próbuje go domknąć.

Przeczytaj również: Centralny zamek nie działa? Reset i naprawa krok po kroku!

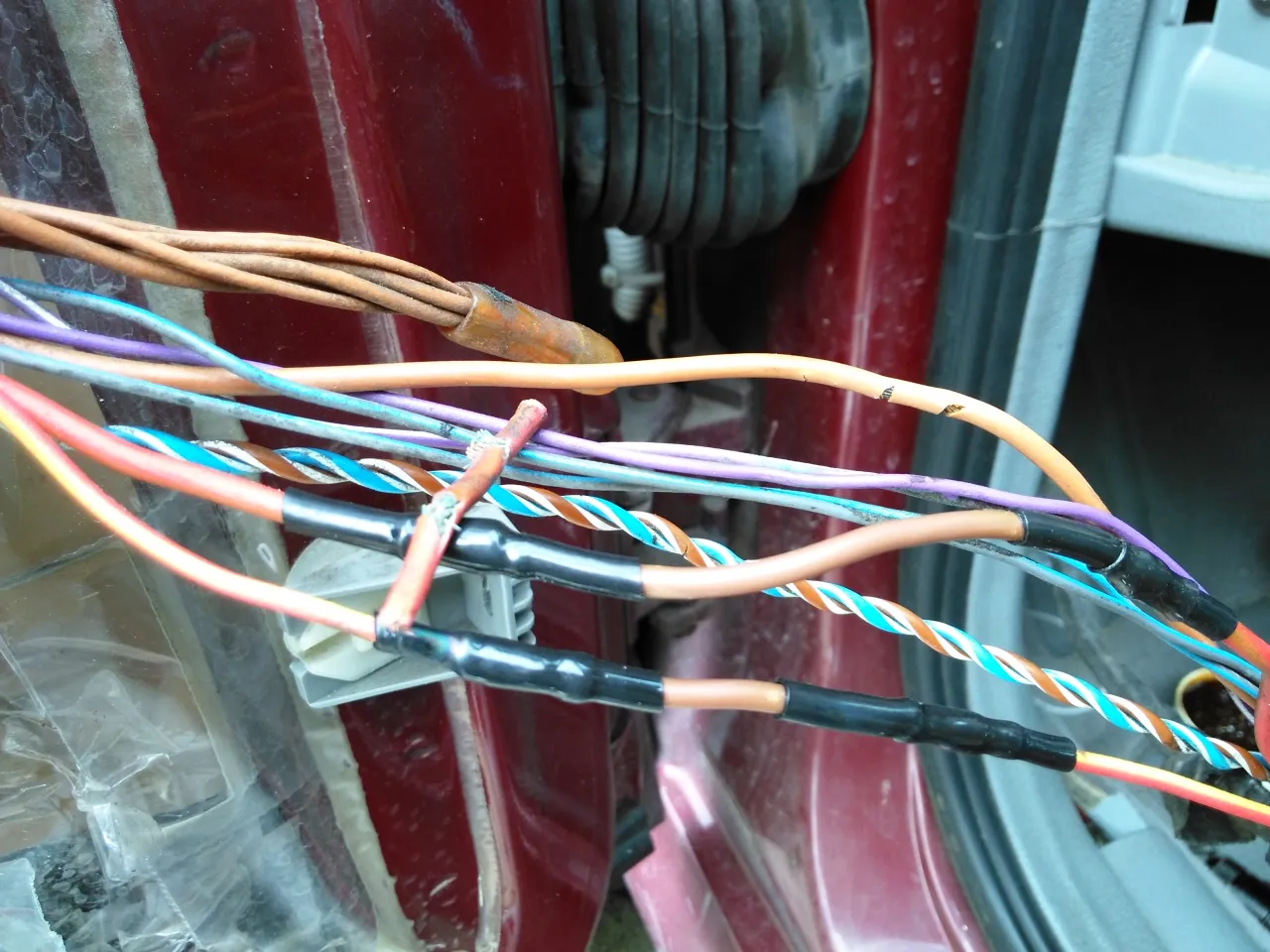

Zimne luty i uszkodzona wiązka w drzwiach cichy zabójca centralnego zamka

Z mojego doświadczenia wynika, że zimne luty i uszkodzone wiązki przewodów to prawdziwi "cisi zabójcy" centralnego zamka. Zimne luty to wady połączeń lutowanych, które z czasem tracą swoją przewodność elektryczną. Mogą występować zarówno w samym sterowniku, jak i wewnątrz siłowników. Objawiają się sporadycznymi zanikami działania, aż do całkowitej awarii. Diagnostyka jest trudna, bo usterka często pojawia się i znika, w zależności od temperatury czy wibracji.

Jeszcze częściej spotykam się z uszkodzeniami wiązki przewodów w przelotce drzwiowej. Jak już wspomniałem, ciągłe otwieranie i zamykanie drzwi powoduje naprężenia na przewodach. Izolacja pęka, przewody się łamią, a w konsekwencji dochodzi do przerw w obwodzie lub zwarć. Objawy są różne: od niedziałających jednych drzwi, przez "wariowanie" zamka, aż po problemy z innymi elementami elektrycznymi w drzwiach (np. elektrycznymi szybami czy głośnikami). To usterka, która wymaga cierpliwości i precyzji w lokalizacji uszkodzonego przewodu, ale jej naprawa jest zazwyczaj znacznie tańsza niż wymiana całego siłownika czy sterownika. Warto o tym pamiętać, zanim zdecydujemy się na kosztowną wymianę komponentów.
