Podłącz kierunkowskazy do zamka: 2 metody, uniknij błędów!

Chcesz, aby Twój samochód dawał Ci wizualne potwierdzenie zamknięcia lub otwarcia centralnego zamka? Ten praktyczny poradnik krok po kroku pokaże Ci, jak podłączyć kierunkowskazy do centralnego zamka, zapewniając spokój ducha i dodatkową funkcjonalność, szczególnie w starszych modelach aut.

Sygnalizacja świetlna w centralnym zamku: dlaczego to przydatne i dla kogo jest ten poradnik?

Więcej niż wygoda: pewność zamknięcia auta z daleka

Wizualne potwierdzenie zamknięcia samochodu to funkcja, która na pierwszy rzut oka może wydawać się drobnostką, ale w praktyce znacząco zwiększa komfort i poczucie bezpieczeństwa. Ile razy zdarzyło Ci się zamykać auto na parkingu, odchodzić, a potem zastanawiać się, czy na pewno się zamknęło? Zwłaszcza gdy nie słychać charakterystycznego dźwięku ryglowania zamków lub gdy jesteś w hałaśliwym otoczeniu. Mignięcie kierunkowskazów to natychmiastowa, jednoznaczna informacja, że Twój pojazd jest zabezpieczony. Eliminuje to wątpliwości i pozwala spokojnie oddalić się od samochodu, wiedząc, że nikt niepowołany nie dostanie się do środka. To prosta, ale niezwykle skuteczna funkcja, która oszczędza nerwów i dodaje pewności.

Czy Twój samochód potrzebuje tej modyfikacji? Profil idealnego kandydata

Ta modyfikacja jest najbardziej odpowiednia i najbezpieczniejsza dla samochodów starszej generacji, głównie tych z lat 90. i początku 2000. Wiele z nich nie było fabrycznie wyposażonych w funkcję migania kierunkowskazami przy zamykaniu czy otwieraniu centralnego zamka. Jeśli Twój samochód należy do tej grupy i cenisz sobie prostotę oraz niezawodność, to jest to idealne rozwiązanie. Należy jednak bardzo ostrożnie podchodzić do nowszych pojazdów, szczególnie tych wyposażonych w magistralę CAN-BUS. Ich instalacja elektryczna jest znacznie bardziej skomplikowana, a próby takich modyfikacji mogą być ryzykowne i prowadzić do poważnych problemów z elektroniką, a nawet uszkodzenia drogich modułów sterujących. Ten poradnik skupia się na rozwiązaniach dla aut, gdzie taka ingerencja jest stosunkowo prosta i bezpieczna.

Zanim zaczniesz: kluczowe przygotowania i niezbędne narzędzia

Twoja skrzynka z narzędziami: lista sprzętu, bez którego się nie obejdzie

• Multimetr lub próbnik napięcia: Absolutnie kluczowy do identyfikacji odpowiednich przewodów w instalacji samochodu. Bez niego praca jest niemożliwa lub obarczona ogromnym ryzykiem.
• Ściągacz izolacji i szczypce do cięcia przewodów: Niezbędne do precyzyjnego przygotowania przewodów do połączenia.
• Lutownica, cyna i koszulki termokurczliwe: Jeśli zdecydujesz się na metodę z diodami, solidne połączenia lutowane są gwarancją trwałości i bezpieczeństwa. Koszulki termokurczliwe zapewnią doskonałą izolację.
• Złączki elektryczne (np. szybkozłączki, konektory) lub taśma izolacyjna: Alternatywa dla lutowania, choć osobiście preferuję lutowanie. Jeśli używasz złączek, wybierz te dobrej jakości.
• Przewody elektryczne: O odpowiednim przekroju, najlepiej zbliżonym do tych, do których będziesz się wpinać.
• Diody prostownicze (np. 1N4007 lub mocniejsze, o prądzie znamionowym ok. 5-6A): Jeśli wybierasz metodę budżetową. Dioda 1N4007 jest często wystarczająca, ale dla pewności można zastosować mocniejsze, np. 1N5408.
• Uniwersalny moduł centralnego zamka z wyjściem na kierunkowskazy: Jeśli wybierasz wygodniejszą metodę z gotowym modułem.

Bezpieczeństwo przede wszystkim: jak uniknąć kosztownej awarii elektryki?

Praca z instalacją elektryczną samochodu wymaga szczególnej ostrożności. Błędy mogą prowadzić nie tylko do spalenia bezpieczników, ale co gorsza, do uszkodzenia drogich modułów elektronicznych, takich jak moduł komfortu (BCM) czy nawet sterownik silnika. Zawsze upewnij się, że pracujesz w suchym środowisku i masz odpowiednie narzędzia. Najważniejsza zasada: przed rozpoczęciem jakichkolwiek prac z instalacją elektryczną, zawsze odłącz ujemną klemę akumulatora. To proste działanie może uchronić Cię przed zwarciem, iskrzeniem i potencjalnie bardzo kosztownymi naprawami. Nie spiesz się i dokładnie sprawdzaj każde połączenie, zanim podłączysz z powrotem zasilanie.

Praca detektywa: jak za pomocą multimetra zlokalizować właściwe przewody?

To jest moim zdaniem najbardziej krytyczny etap całej operacji. Precyzyjne zlokalizowanie odpowiednich przewodów to podstawa sukcesu. Bez tego ani rusz. Będziesz potrzebował multimetru ustawionego na pomiar napięcia stałego (DCV). Zaczynamy od identyfikacji przewodów centralnego zamka, a następnie kierunkowskazów.

1. Lokalizacja przewodu sterującego centralnym zamkiem:
   • Zacznij od zlokalizowania wiązki przewodów prowadzącej do drzwi kierowcy lub do modułu centralnego zamka (często znajduje się pod deską rozdzielczą, w okolicy skrzynki bezpieczników lub przy progu).
   • Podłącz jedną sondę multimetru do masy pojazdu (np. do metalowego elementu karoserii).
   • Drugą sondą delikatnie nakłuwaj izolację kolejnych przewodów w wiązce (lub użyj specjalnego próbnika do przewodów, aby nie uszkodzić izolacji).
   • W tym samym czasie, za pomocą pilota lub przycisku w samochodzie, zamykaj i otwieraj centralny zamek.
   • Szukamy przewodu, na którym podczas zamykania (lub otwierania, w zależności od systemu) pojawi się krótkotrwały impuls napięcia (np. +12V) lub krótkotrwałe zwarcie do masy. Zazwyczaj jest to impuls trwający ułamek sekundy. Może być jeden przewód dla zamykania i jeden dla otwierania, lub jeden przewód, który zmienia polaryzację. Dla naszej modyfikacji potrzebujemy przewodu, który reaguje na zamknięcie.
   • Po zidentyfikowaniu przewodu, dokładnie go oznacz.
2. Lokalizacja przewodów kierunkowskazów:
   • Przewody kierunkowskazów najczęściej znajdziesz w wiązce idącej do kolumny kierownicy, w skrzynce bezpieczników lub w wiązce biegnącej wzdłuż progu kierowcy.
   • Włącz lewy kierunkowskaz i za pomocą multimetru (jedna sonda do masy, druga do przewodu) szukaj przewodu, na którym pojawia się pulsujące napięcie +12V. Po zidentyfikowaniu, oznacz go jako "lewy kierunkowskaz".
   • Powtórz ten sam proces dla prawego kierunkowskazu.
   • Upewnij się, że zidentyfikowane przewody to faktycznie te, które zasilają żarówki kierunkowskazów, a nie np. przewody sygnałowe do modułu komfortu.

Pamiętaj, że cierpliwość i precyzja są tutaj kluczowe. Schematy elektryczne samochodu (jeśli masz do nich dostęp) mogą znacznie ułatwić to zadanie.

Podłączenie kierunkowskazów krok po kroku: dwie sprawdzone metody

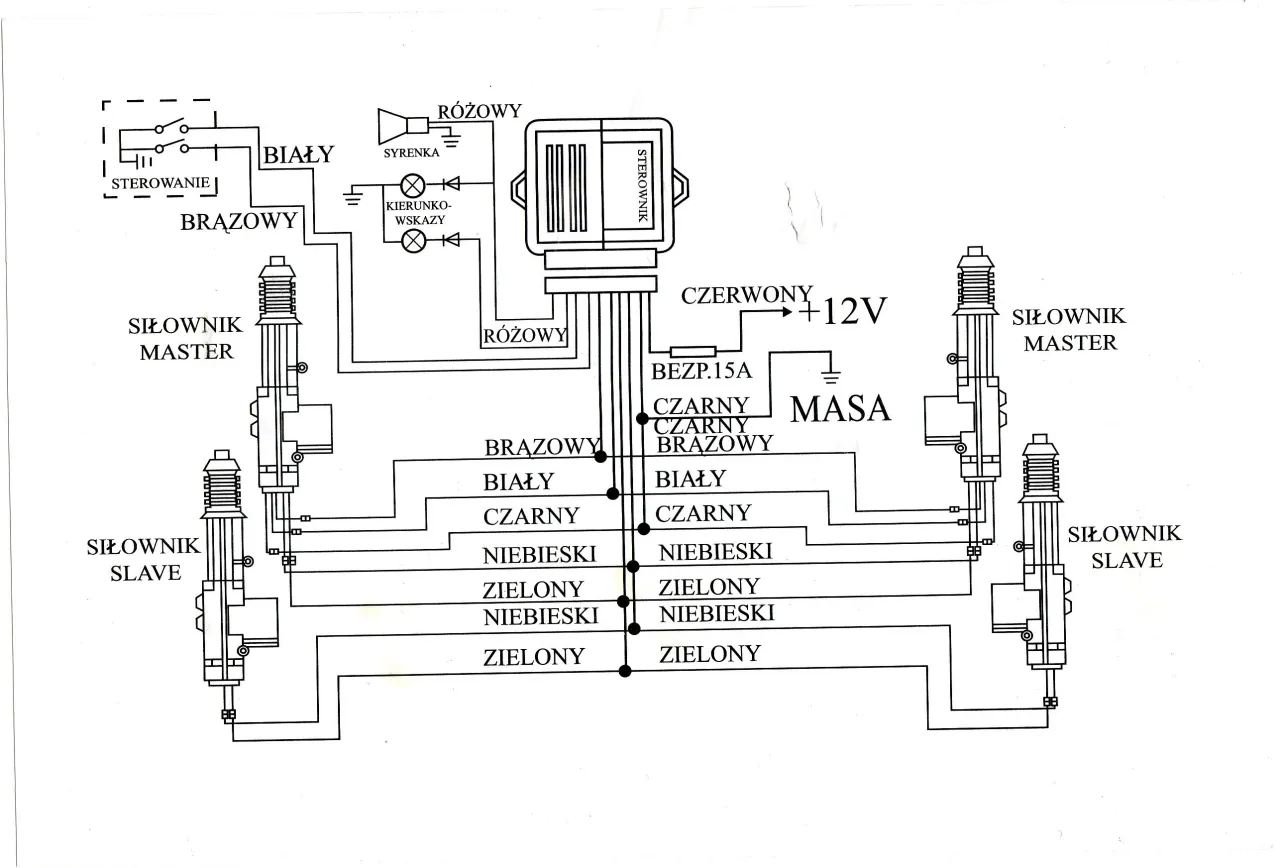

Metoda #1: Wariant budżetowy z użyciem diod prostowniczych: schemat i instrukcja

Ta metoda jest popularna ze względu na niski koszt i prostotę. Diody prostownicze są tutaj kluczowe, ponieważ działają jak jednokierunkowe zawory dla prądu. Zapobiegają one przepływowi prądu między obwodami lewego i prawego kierunkowskazu, co mogłoby spowodować, że przy włączeniu jednego kierunkowskazu migałyby oba, lub co gorsza, prąd z centralnego zamka wracałby do przełącznika kierunkowskazów. Najczęściej używa się diod 1N4007, ale dla większej pewności i zapasu mocy, szczególnie przy większych obciążeniach, polecam diody o prądzie znamionowym około 5-6A, np. 1N5408.

1. Zlokalizuj przewody: Potrzebujesz zidentyfikowanych wcześniej przewodów: lewy kierunkowskaz, prawy kierunkowskaz oraz przewód sygnałowy centralnego zamka (ten, który podaje impuls przy zamknięciu).
2. Przygotuj diody: Diody mają zaznaczony jeden koniec paskiem to jest katoda. Prąd płynie od anody (strony bez paska) do katody (strony z paskiem).
3. Wlutuj diody w przewody kierunkowskazów:
   • Przetnij przewód lewego kierunkowskazu. Wlutuj w niego diodę tak, aby anoda diody była skierowana w stronę, z której będzie przychodził sygnał z centralnego zamka, a katoda (strona z paskiem) w stronę żarówki kierunkowskazu. Czyli prąd z centralnego zamka ma swobodnie przepływać przez diodę do kierunkowskazu, ale prąd z przełącznika kierunkowskazów nie ma wracać do centralnego zamka.
   • Powtórz to samo dla przewodu prawego kierunkowskazu.
4. Połącz diody ze sobą: Połącz katody (strony z paskiem) obu diod razem. To będzie wspólny punkt, do którego podłączymy sygnał z centralnego zamka.
5. Podłącz do centralnego zamka: Podłącz wspólny punkt (połączone katody diod) do przewodu sygnałowego centralnego zamka, który podaje impuls przy zamknięciu. Jeśli sygnał z centralnego zamka jest plusem (+12V), to diody powinny być wlutowane w kierunku, który pozwoli na przepływ tego plusa do kierunkowskazów. Jeśli sygnał z centralnego zamka jest masą, a kierunkowskazy są sterowane plusem, to trzeba by zastosować inną logikę lub użyć przekaźnika. W większości przypadków, sygnał z centralnego zamka to impuls +12V.
6. Zabezpiecz połączenia: Wszystkie połączenia lutowane dokładnie zaizoluj koszulkami termokurczliwymi. Upewnij się, że nie ma możliwości zwarcia.

Jeśli po podłączeniu kierunkowskazy nie migają, sprawdź kierunek wlutowania diod. To najczęstszy błąd. Jeśli miga tylko jedna strona, problem leży w diodzie lub połączeniu drugiego kierunkowskazu.

Metoda #2: Gotowy moduł uniwersalny: wygoda i dodatkowe funkcje

Dla tych, którzy cenią sobie wygodę i nie chcą bawić się w lutowanie diod, idealnym rozwiązaniem jest zastosowanie gotowego modułu uniwersalnego centralnego zamka z dedykowanym wyjściem na kierunkowskazy. Na rynku dostępnych jest wiele takich modułów, często oferowanych jako "sterowniki centralnego zamka" lub "moduły komfortu".

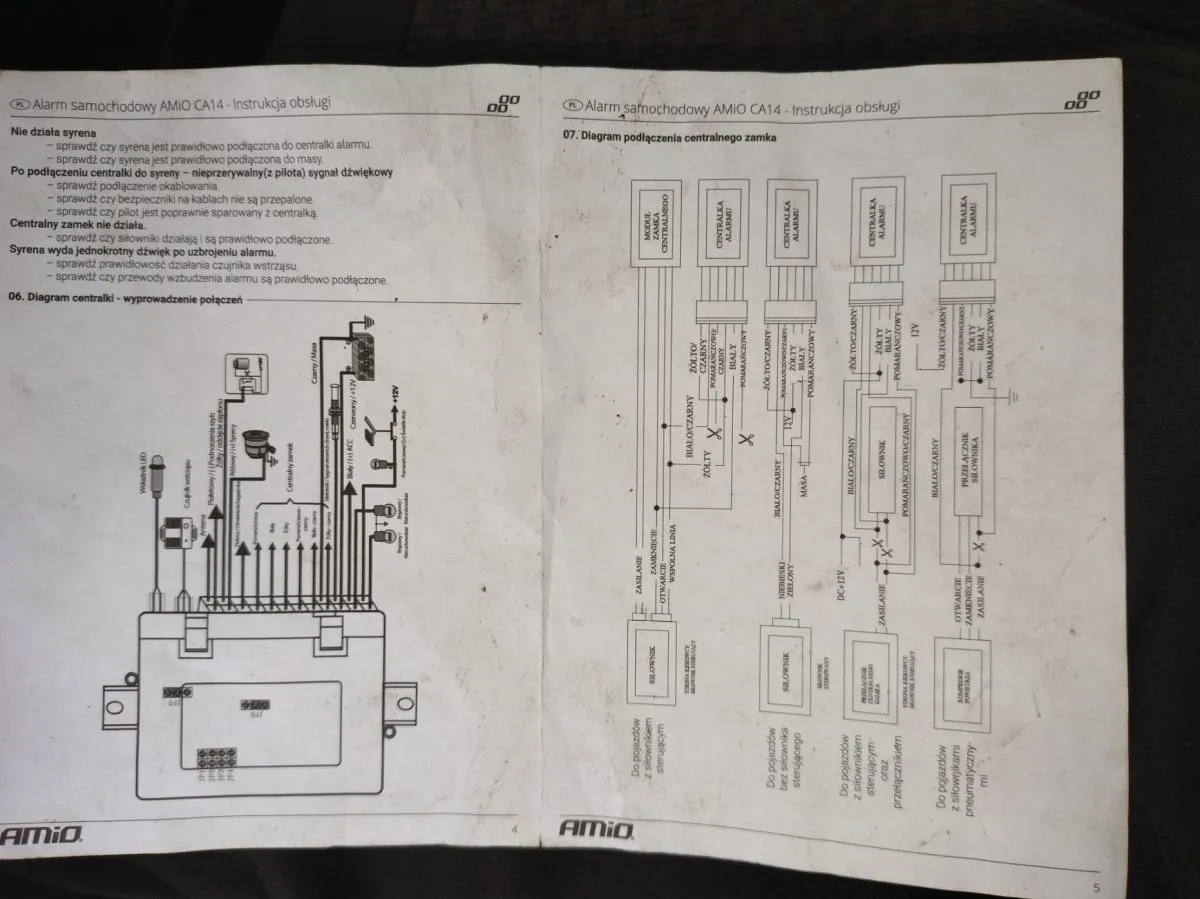

Główne zalety tego rozwiązania to znacznie łatwiejszy montaż zazwyczaj sprowadza się on do podłączenia kilku przewodów zgodnie ze schematem producenta modułu. Takie moduły często posiadają już wbudowane zabezpieczenia i odpowiednio zaprojektowane obwody, eliminując potrzebę stosowania zewnętrznych diod. Co więcej, wiele z nich oferuje dodatkowe funkcje, takie jak zdalne otwieranie bagażnika, domykanie szyb czy nawet alarm. Jest to rozwiązanie droższe niż zakup samych diod, ale moim zdaniem bardziej "profesjonalne" i mniej podatne na błędy, szczególnie dla osób mniej doświadczonych w elektronice samochodowej. Montaż polega na podłączeniu zasilania do modułu, podłączeniu przewodów sterujących centralnym zamkiem (często moduł przejmuje całkowicie sterowanie siłownikami) oraz podłączeniu wyjść modułu do przewodów kierunkowskazów. Schemat dołączony do modułu jest zazwyczaj bardzo czytelny i precyzyjny.

Coś poszło nie tak? Najczęstsze problemy i ich rozwiązania

Kierunkowskazy nie migają po podłączeniu: co sprawdzić w pierwszej kolejności?

• Sprawdź wszystkie połączenia: Upewnij się, że są pewne, dobrze zaizolowane i nie ma żadnych luzów. Nawet minimalny brak styku może uniemożliwić działanie.
• Przewód sygnałowy centralnego zamka: Czy na pewno prawidłowo zidentyfikowałeś przewód, który podaje impuls przy zamknięciu? Sprawdź go ponownie multimetrem. Może impuls jest za krótki lub ma inną polaryzację niż oczekiwano.
• Diody (jeśli używasz): Sprawdź, czy diody nie są uszkodzone. Czasem zdarza się, że nowa dioda jest wadliwa. Co ważniejsze, upewnij się, że zostały wlutowane w prawidłowym kierunku (anoda-katoda). Odwrotne wlutowanie całkowicie zablokuje przepływ prądu.
• Bezpieczniki: Sprawdź bezpieczniki odpowiedzialne za centralny zamek oraz za kierunkowskazy. Może podczas pracy doszło do przypadkowego zwarcia i bezpiecznik się spalił.
• Moduł uniwersalny (jeśli używasz): Upewnij się, że moduł ma prawidłowe zasilanie (plus i masa) i że jego wyjścia są prawidłowo podłączone do przewodów kierunkowskazów.

Miga tylko jedna strona lub światła świecą ciągle: gdzie jest błąd w podłączeniu?

Jeśli po podłączeniu miga tylko jedna strona kierunkowskazów, najprawdopodobniej problem leży w obwodzie drugiego kierunkowskazu. Może to być dioda wlutowana odwrotnie, uszkodzona dioda, brak połączenia z przewodem kierunkowskazu lub słaby styk. Dokładnie sprawdź połączenia i diodę w obwodzie, który nie działa. Często wystarczy odwrócić diodę, aby problem zniknął.

Z kolei, jeśli kierunkowskazy świecą ciągłym światłem po podłączeniu, jest to zazwyczaj spowodowane zwarciem lub bardzo poważnym błędem w podłączeniu diod. Może to oznaczać, że dioda zamiast blokować prąd w jednym kierunku, przepuszcza go stale, lub że przewód sygnałowy z centralnego zamka jest podłączony do stałego źródła zasilania, a nie do impulsowego. W przypadku modułu uniwersalnego, ciągłe świecenie może wskazywać na wewnętrzną usterkę modułu lub błędne podłączenie zasilania do jego wyjść kierunkowskazów. W takiej sytuacji natychmiast odłącz zasilanie i dokładnie sprawdź wszystkie połączenia.

Pomocy, centralny zamek przestał działać! Jak zdiagnozować usterkę?

To jest scenariusz, którego każdy majsterkowicz się obawia. Jeśli po modyfikacji centralny zamek przestał działać, postępuj według poniższych kroków:

1. Natychmiast odłącz modyfikację: W pierwszej kolejności odłącz wszystkie przewody, które podłączyłeś do instalacji centralnego zamka i kierunkowskazów. Chodzi o to, aby przywrócić instalację do stanu sprzed modyfikacji.
2. Sprawdź działanie zamka: Po odłączeniu modyfikacji, sprawdź, czy centralny zamek działa poprawnie. Jeśli tak, to masz pewność, że problem leży w Twoim podłączeniu i nie uszkodziłeś żadnych fabrycznych komponentów. Możesz wtedy spokojnie szukać błędu w swojej pracy.
3. Sprawdź bezpieczniki: Skontroluj wszystkie bezpieczniki, które odpowiadają za centralny zamek, oświetlenie zewnętrzne i ewentualnie moduł komfortu. Spalony bezpiecznik to najmniej inwazyjna usterka.
4. Dokładnie przejrzyj połączenia: Szukaj wszelkich śladów zwarć, uszkodzeń izolacji, przegrzanych przewodów. Nawet małe zwarcie mogło spowodować problem.
5. Jeśli zamek nadal nie działa: Jeżeli po odłączeniu modyfikacji centralny zamek nadal nie działa, mogło dojść do uszkodzenia sterownika (np. modułu komfortu lub BCM). W takim przypadku, niestety, konieczna może być wizyta u elektryka samochodowego lub w serwisie, który dysponuje odpowiednimi narzędziami diagnostycznymi.

Ważne uwagi końcowe i alternatywy

Czy samodzielna modyfikacja jest legalna? Co na to diagnosta podczas przeglądu?

Kwestia legalności samodzielnych modyfikacji instalacji elektrycznej pojazdu w Polsce jest dość niejednoznaczna. Z jednej strony, każda nieautoryzowana ingerencja w fabryczną instalację może być teoretycznie kwestionowana. Z drugiej strony, jeśli modyfikacja jest wykonana estetycznie, bezpiecznie, nie wpływa negatywnie na działanie innych systemów i działa poprawnie, to w praktyce diagności podczas przeglądu technicznego rzadko zwracają na nią uwagę. Kluczowe jest, aby światła migały prawidłowo (nie świeciły ciągle, nie migały zbyt szybko ani zbyt wolno) i nie powodowały zakłóceń. Dopóki modyfikacja nie stanowi zagrożenia dla bezpieczeństwa ruchu drogowego i nie jest widoczna jako "druciarstwo", zazwyczaj nie ma problemów. Mimo to, zawsze podkreślam, że odpowiedzialność za bezpieczeństwo i prawidłowe działanie pojazdu spoczywa na właścicielu.

Granice DIY: Kiedy instalacja w nowoczesnym aucie (CAN-BUS) to zły pomysł?

Muszę to powtórzyć, bo to niezwykle ważne: próby "prostych" podłączeń w nowoczesnych samochodach wyposażonych w magistralę CAN-BUS to bardzo zły pomysł i wysoce ryzykowne działanie. W takich autach komunikacja między modułami odbywa się cyfrowo, a każda nieautoryzowana ingerencja w przewody sygnałowe może zakłócić tę komunikację. Może to prowadzić do wyświetlania błędów na desce rozdzielczej, nieprawidłowego działania różnych systemów (np. ABS, ESP, poduszek powietrznych), a w najgorszym przypadku do uszkodzenia drogich sterowników elektronicznych. Naprawa takich usterek może kosztować fortunę. Jeśli masz nowoczesne auto i chcesz taką funkcję, poszukaj dedykowanego rozwiązania, które komunikuje się z magistralą CAN w sposób bezpieczny i autoryzowany, lub zleć to zadanie wyspecjalizowanemu warsztatowi.

Przeczytaj również: Seat Alhambra: Moduł komfortu lokalizacja i naprawa problemów

A może zamiast modyfikacji, wymiana całego sterownika zamka?

Dla osób, które obawiają się ingerencji w fabryczną instalację lub szukają bardziej zintegrowanego i "czystego" rozwiązania, istnieje alternatywa: wymiana całego sterownika centralnego zamka na model, który fabrycznie posiada wyjście na kierunkowskazy. Wiele firm oferuje uniwersalne sterowniki, które mogą zastąpić fabryczny moduł (szczególnie w starszych autach, gdzie sterownik jest prostszy) lub po prostu dodać funkcjonalność. Jest to często droższe rozwiązanie, ponieważ wymaga zakupu nowego modułu i jego prawidłowego podłączenia, ale może być znacznie bezpieczniejsze i bardziej niezawodne. Jeśli dostępny jest dedykowany sterownik do Twojego modelu samochodu, to jest to moim zdaniem najlepsza opcja, która minimalizuje ryzyko błędów i zapewnia pełną kompatybilność.
