Montaż podgrzewanych foteli Audi A4 B6: Kompletny poradnik DIY

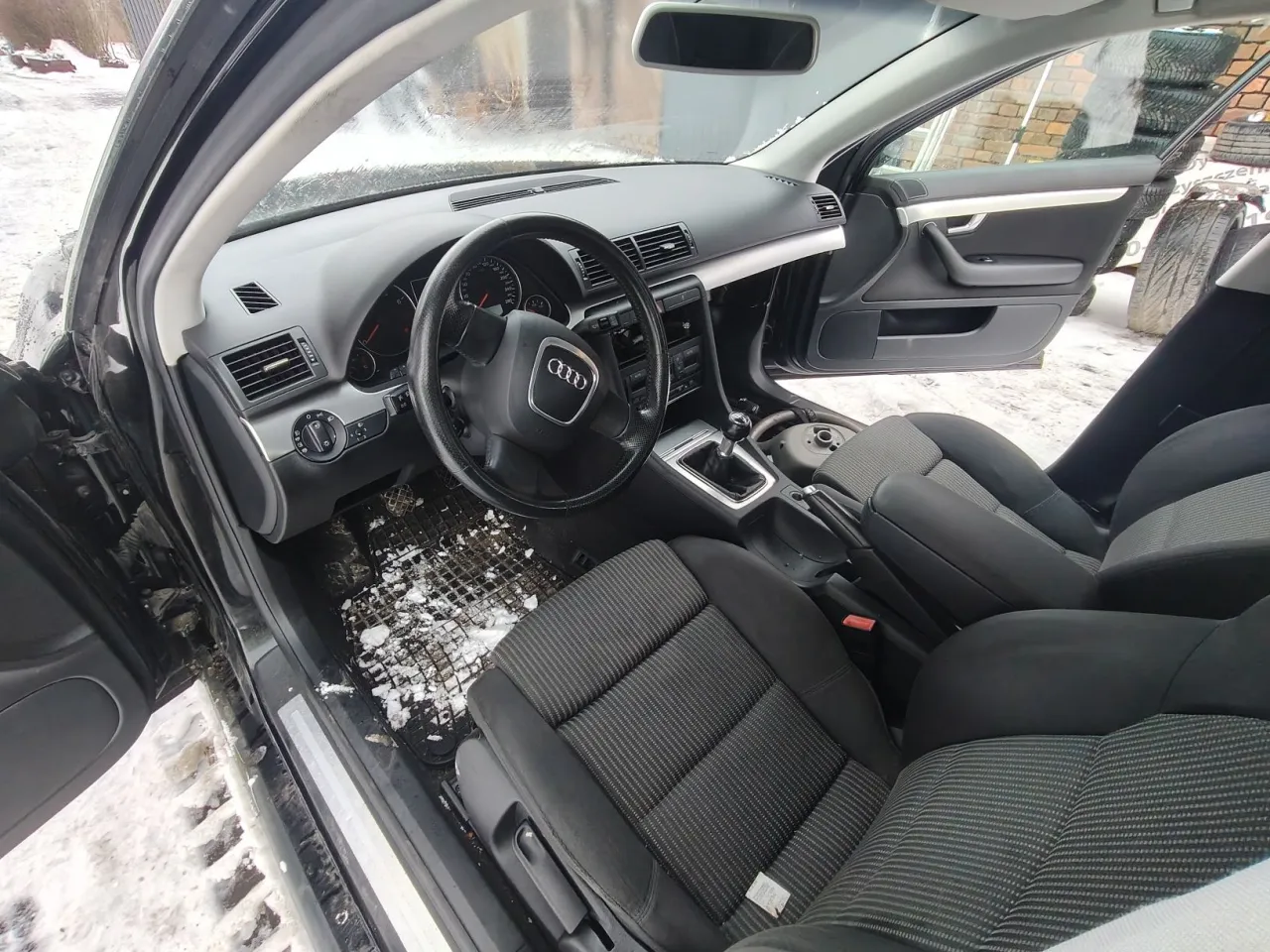

Ten artykuł to kompleksowy przewodnik dla każdego właściciela Audi A4 B6, który marzy o komforcie podgrzewanych foteli i jest gotów podjąć się samodzielnego montażu. Znajdziesz tu szczegółowe instrukcje, listę niezbędnych części oraz porady, jak uniknąć typowych błędów, dzięki czemu cała operacja przebiegnie sprawnie i bezpiecznie.

Doposażenie A4 B6 w podgrzewane fotele: czy to gra warta świeczki?

Montaż podgrzewanych foteli w Audi A4 B6 to jedna z tych modyfikacji, która potrafi diametralnie zmienić komfort podróżowania, zwłaszcza w chłodniejsze dni. Z mojego doświadczenia wynika, że jest to niezwykle popularne doposażenie, a jego wykonanie, choć wymagające, przynosi ogromną satysfakcję. Poza oczywistym komfortem, warto pamiętać, że takie ulepszenie może również zwiększyć wartość rynkową pojazdu.

Nie ukrywam, że zadanie to nie należy do najprostszych. Wymaga ono zarówno umiejętności mechanicznych (demontaż i montaż wnętrza), elektrycznych (poprowadzenie i podłączenie wiązki), jak i znajomości kodowania (aktywacja funkcji w systemie auta). Mimo tej złożoności, uważam, że satysfakcja z samodzielnie wykonanej pracy i uzyskany komfort są tego warte. To prawdziwe wyzwanie dla każdego majsterkowicza, który chce podnieść standard swojego Audi.

Od czego zacząć modyfikację i dlaczego jest tak popularna wśród właścicieli

Początkową motywacją do tej modyfikacji jest zazwyczaj proste pragnienie zwiększenia komfortu jazdy. Kto z nas nie marzy o ciepłym fotelu w mroźny poranek? To właśnie ta potrzeba sprawia, że podgrzewane fotele są jedną z częściej wykonywanych modernizacji w tym modelu. Co więcej, dostępność części na rynku wtórnym, często w rozsądnych cenach, sprawia, że projekt staje się realny dla wielu właścicieli.

Chociaż wymaga to zaangażowania i odpowiedniego przygotowania, projekt jest w pełni wykonalny dla majsterkowicza z odpowiednimi narzędziami i cierpliwością. Kluczem do sukcesu jest dokładne zaplanowanie każdego kroku i zgromadzenie wszystkich niezbędnych komponentów, zanim jeszcze chwycisz za pierwszy klucz. To właśnie temu poświęcimy kolejną sekcję.

Lista zakupów, czyli co musisz zgromadzić przed rozpoczęciem prac

Zanim w ogóle pomyślisz o rozkręcaniu wnętrza swojego Audi, musisz skompletować wszystkie niezbędne części. To etap, którego nie wolno lekceważyć, ponieważ brak nawet drobnego elementu może wstrzymać całą pracę. Poniżej przedstawiam szczegółową listę komponentów, na które musisz zwrócić uwagę.

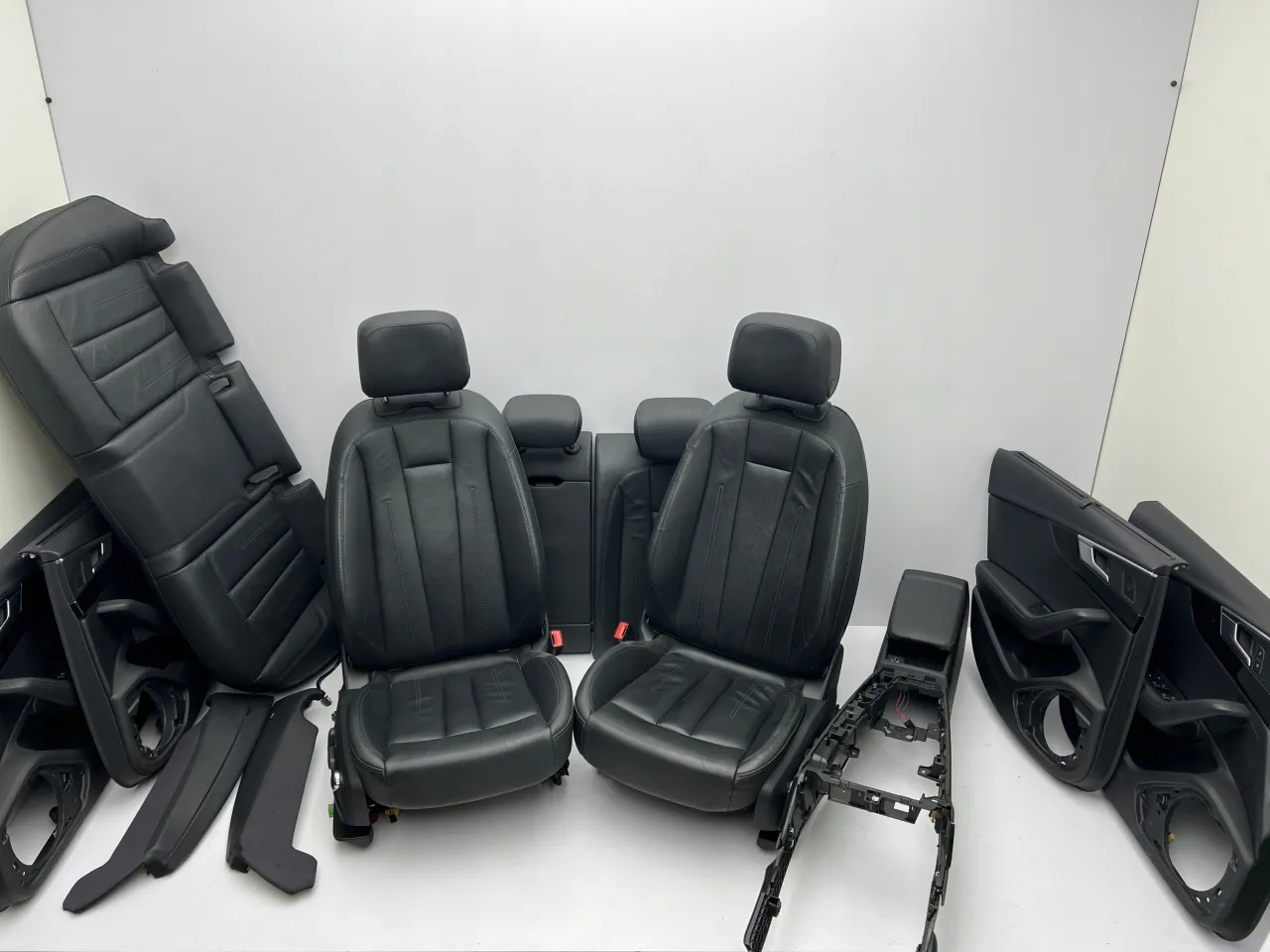

Fotele z matami grzewczymi: jak kupić, by nie żałować?

Najważniejszym elementem są oczywiście fotele. Muszą to być fotele kompatybilne z Audi A4 B6, wyposażone w sprawne maty grzewcze. Często spotykam się z sytuacją, że właściciele B6 wykorzystują fotele z modelu B7. To dobra wiadomość, ponieważ fotele z B7 pasują mechanicznie do B6, co poszerza pulę dostępnych części.

Kluczowe jest jednak upewnienie się, że maty grzewcze w zakupionych fotelach są sprawne. Jeśli to możliwe, sprawdź je przed montażem. Możesz to zrobić, podłączając matę bezpośrednio do źródła zasilania 12V (z zachowaniem ostrożności i odpowiedniego zabezpieczenia prądowego) i mierząc oporność. Uszkodzone maty to najczęstsza przyczyna braku grzania po całej operacji, więc warto poświęcić temu chwilę uwagi.

Panel klimatronika z regulacją grzania: klucz do sukcesu tkwi w numerze części.

Twój fabryczny panel klimatronika prawdopodobnie nie ma przycisków do regulacji podgrzewania siedzeń. Musisz go wymienić na wersję, która takowe posiada. Tutaj pojawia się kluczowa kwestia: numer części. Nie każdy panel będzie pasował do Twojej wersji auta. Przykładowe numery części, które obsługują podgrzewanie foteli, to 8E0820043H lub 8E0820043BL. Pamiętaj, aby dobrać odpowiedni panel do posiadanej wersji konsoli 1DIN lub 2DIN.

Zawsze weryfikuj numer części z katalogami lub na forach internetowych, aby uniknąć niepotrzebnych problemów z kompatybilnością. To mały szczegół, który może zadecydować o powodzeniu całego przedsięwzięcia.

Wiązka elektryczna: gotowy zestaw czy własna rzeźba? Porównanie opcji.

Masz dwie główne opcje, jeśli chodzi o wiązkę elektryczną. Możesz zakupić gotowy, dedykowany zestaw, na przykład z firmy Kufatec. Takie zestawy są zazwyczaj kompletne, zawierają wszystkie potrzebne wtyczki, piny i instrukcje, co znacząco ułatwia montaż. Ich wadą jest wyższa cena.

Druga opcja to samodzielne zbudowanie wiązki na podstawie schematów elektrycznych. Jest to rozwiązanie tańsze, ale wymaga większej wiedzy, precyzji i dostępu do odpowiednich konektorów oraz pinów. Jeśli czujesz się na siłach i masz doświadczenie w pracy z elektryką samochodową, to może być dobra droga. Osobiście, dla początkujących, polecam gotowe zestawy oszczędzają czas i nerwy.

Niezbędne drobiazgi: konektory, piny i bezpieczniki, o których nie możesz zapomnieć.

Nie zapomnij o mniejszych, ale równie ważnych akcesoriach. Będziesz potrzebował odpowiednich konektorów i pinów do wpięcia w istniejące kostki, zwłaszcza w panelu klimatronika i skrzynce bezpieczników. Upewnij się, że masz także bezpieczniki o odpowiedniej wartości prądu, aby zabezpieczyć nową instalację. Często przydają się również opaski zaciskowe do uporządkowania kabli oraz taśma izolacyjna.

Brak tych elementów może uniemożliwić lub opóźnić montaż, więc warto je zgromadzić z wyprzedzeniem. Lepiej mieć za dużo, niż za mało!

Montaż krok po kroku: Przewodnik od A do Z

Gdy masz już wszystkie części, możemy przejść do właściwego montażu. To najbardziej obszerna i wymagająca część pracy, ale z odpowiednim przygotowaniem i cierpliwością, jest w pełni wykonalna. Pamiętaj, aby działać metodycznie i nie spieszyć się.

Priorytet bezpieczeństwo: Jak odłączyć akumulator i uniknąć błędu poduszek powietrznych?

Zacznijmy od najważniejszego: bezpieczeństwa. Przed rozpoczęciem jakichkolwiek prac we wnętrzu samochodu, a zwłaszcza tych, które wiążą się z demontażem foteli (gdzie znajdują się poduszki powietrzne), ABSOLUTNIE KONIECZNE jest odłączenie akumulatora. To kluczowe z dwóch powodów:

1. Zapobiegasz ryzyku porażenia prądem podczas pracy z instalacją elektryczną.
2. Unikasz pojawienia się błędu poduszki powietrznej (Airbag) po ponownym podłączeniu, co jest bardzo częstym problemem, jeśli akumulator nie zostanie odłączony.

Prawidłowa procedura to: najpierw odłącz klemę ujemną (minus), a następnie klemę dodatnią (plus). Zostaw akumulator odłączony przez co najmniej 15-30 minut, aby upewnić się, że wszystkie kondensatory w systemie Airbag są rozładowane.

Demontaż wnętrza: Jak sprawnie usunąć fotele i elementy konsoli?

Teraz czas na demontaż. Zacznij od przednich foteli. Zazwyczaj są one mocowane na czterech śrubach (torx lub imbus) do podłogi. Po odkręceniu śrub delikatnie odchyl fotel do tyłu, aby uzyskać dostęp do kostek elektrycznych pod spodem. Odłącz wszystkie kostki, zwracając szczególną uwagę na żółtą kostkę Airbag. Następnie wyjmij fotele z samochodu.

Kolejnym krokiem jest demontaż tunelu środkowego. Zazwyczaj wymaga to odkręcenia kilku śrub (często pod zaślepkami lub w schowku) oraz delikatnego podważenia plastikowych elementów. Następnie usuń plastikowe progi (listwy progowe) oraz, jeśli to konieczne, boczki konsoli. Celem jest uzyskanie dostępu do przestrzeni pod wykładziną, gdzie będziesz prowadził nową wiązkę.

Sztuka układania kabli: Gdzie i jak poprowadzić nową wiązkę elektryczną pod tapicerką?

Poprowadzenie nowej wiązki elektrycznej to klucz do estetycznego i bezpiecznego montażu. Kable powinny być prowadzone pod wykładziną, wzdłuż fabrycznych wiązek, aby były niewidoczne i nie przeszkadzały w użytkowaniu pojazdu. Zwróć uwagę na:

• Zabezpieczenie kabli: Użyj taśmy izolacyjnej lub peszli, aby chronić wiązkę przed przetarciami i uszkodzeniami.
• Omijanie ruchomych części: Upewnij się, że kable nie będą kolidować z ruchomymi elementami, takimi jak mechanizmy foteli, pedały czy elementy tunelu środkowego.
• Estetyka: Staraj się prowadzić kable schludnie i równolegle do istniejących instalacji.

Wiązka zazwyczaj prowadzi od okolic foteli, pod wykładziną, do centralnej konsoli (do panelu klimatronika) oraz do skrzynki bezpieczników.

Podłączanie do serca układu: Wpinanie pinów w panel klimatronika i skrzynkę bezpieczników.

To najbardziej precyzyjny etap. Jedna strona wiązki musi być podłączona do kostek pod fotelami (do mat grzewczych). Druga strona wymaga wpięcia w odpowiednie piny w panelu klimatronika oraz do skrzynki bezpieczników (stały plus, plus po stacyjce) i do punktu masowego.

W przypadku mat grzewczych, standardowe przewody to zazwyczaj brązowy (masa) i czarno-żółty (plus). Dokładne schematy połączeń pinów znajdziesz na specjalistycznych forach internetowych dla pasjonatów marki. To prawdziwa skarbnica wiedzy. Upewnij się, że używasz odpowiednich pinów i konektorów, aby połączenia były solidne i trwałe. Niewłaściwe podłączenie może prowadzić do uszkodzenia elektroniki lub braku działania.

Wielki finał montażu: Instalacja nowych foteli i panelu sterującego.

Po poprowadzeniu i podłączeniu całej wiązki, możesz przystąpić do ponownego montażu. Włóż nowe fotele do samochodu i podłącz wszystkie kostki elektryczne, w tym żółtą kostkę Airbag. Upewnij się, że fotele są prawidłowo i bezpiecznie zamocowane na wszystkich czterech śrubach.

Następnie zainstaluj nowy panel klimatronika. Podłącz do niego wszystkie kostki, w tym nowo poprowadzoną wiązkę. Zamontuj z powrotem tunel środkowy i listwy progowe. Po upewnieniu się, że wszystko jest na swoim miejscu i solidnie zamocowane, możesz podłączyć akumulator (najpierw plus, potem minus).

"Dogadaj się" z autem: Kodowanie nowej funkcji za pomocą VCDS

Fizyczny montaż to dopiero połowa sukcesu. Aby podgrzewane fotele zaczęły działać, musisz "powiedzieć" samochodowi, że je posiada. Do tego celu potrzebny jest interfejs diagnostyczny.

Czym jest VCDS i dlaczego bez niego ani rusz?

VCDS (VAG-COM Diagnostic System) to oprogramowanie diagnostyczne, które w połączeniu z odpowiednim interfejsem pozwala na komunikację ze sterownikami w samochodach grupy VAG (Audi, Volkswagen, Skoda, Seat). Jest to absolutnie niezbędne narzędzie do aktywacji nowo zamontowanych funkcji. Bez kodowania, nawet jeśli cała instalacja elektryczna jest poprawna, fotele po prostu nie będą działać.

Jeśli nie posiadasz VCDS, możesz poszukać kogoś, kto ma taki sprzęt i pomoże Ci w kodowaniu, lub udać się do serwisu. Warto jednak rozważyć zakup własnego interfejsu, jeśli planujesz dalsze modyfikacje lub diagnostykę.

Kodowanie sterownika klimatyzacji (08): jak aktywować nową funkcję?

Procedura kodowania jest następująca:

1. Podłącz interfejs VCDS do portu OBD-II w samochodzie.
2. Uruchom oprogramowanie VCDS.
3. Wybierz moduł 08 - Klimatyzacja.
4. Przejdź do funkcji Kodowanie II - 11 lub Adaptacja - 10.
5. W zależności od wersji sterownika, będziesz musiał zmienić kodowanie lub wartość w adaptacjach, aby aktywować podgrzewanie foteli. Dokładne wartości kodowania często są dostępne na forach internetowych lub w instrukcjach dołączonych do gotowych wiązek. Zazwyczaj polega to na dodaniu odpowiedniej cyfry do istniejącego kodu.
6. Potwierdź zmiany i wyjdź z modułu.

W niektórych przypadkach, zwłaszcza w nowszych wersjach oprogramowania sterowników, może być wymagane także kodowanie w centralnym module elektryki (09 - Centralny moduł elektryczny), aby system prawidłowo rozpoznał nową funkcję.

Weryfikacja i kasowanie błędów: Upewnij się, że wszystko działa jak należy.

Po zakończeniu kodowania, niezbędne jest sprawdzenie poprawności działania podgrzewanych foteli. Włącz zapłon, uruchom silnik i sprawdź, czy pokrętła na panelu klimatronika reagują, a fotele zaczynają grzać. Pamiętaj, że maty grzewcze potrzebują chwili, aby osiągnąć pełną temperaturę.

Na koniec, wykonaj pełne skanowanie wszystkich modułów w VCDS, aby skasować ewentualne błędy, które mogły pojawić się w trakcie montażu (np. błąd Airbag, jeśli akumulator był odłączany). Upewnij się, że wszystkie błędy zostały pomyślnie usunięte i nie pojawiają się ponownie.

Najczęstsze pułapki i problemy: tego możesz się spodziewać

Nawet przy najlepszym przygotowaniu, podczas tak złożonej modyfikacji mogą pojawić się problemy. Warto być na nie przygotowanym i wiedzieć, jak je zdiagnozować. Poniżej przedstawiam najczęstsze pułapki, na które możesz natrafić.

Grzeje tylko jeden fotel lub wcale: co poszło nie tak i jak to zdiagnozować?

To jeden z najczęstszych problemów. Jeśli ogrzewanie nie działa wcale lub grzeje tylko jeden fotel, przyczyn może być kilka:

• Uszkodzone maty grzewcze: Sprawdź oporność mat miernikiem. Jeśli jedna mata ma znacznie inną wartość lub jest przerwana, to prawdopodobnie jest uszkodzona.
• Błąd w podłączeniu wiązki: Dokładnie sprawdź wszystkie połączenia, zwłaszcza w kostkach pod fotelami i w panelu klimatronika. Upewnij się, że piny są dobrze wpięte i nie ma luzów.
• Usterka panelu klimatronika: Rzadziej, ale zdarza się, że zakupiony panel ma uszkodzony moduł sterujący ogrzewaniem.
• Brak zasilania/masy: Sprawdź, czy do wiązki dochodzi odpowiednie zasilanie (plus po stacyjce, stały plus) i czy masa jest prawidłowo podłączona.

Diagnostykę zacznij od sprawdzenia bezpieczników, następnie przejrzyj połączenia, a na końcu skup się na samych matach.

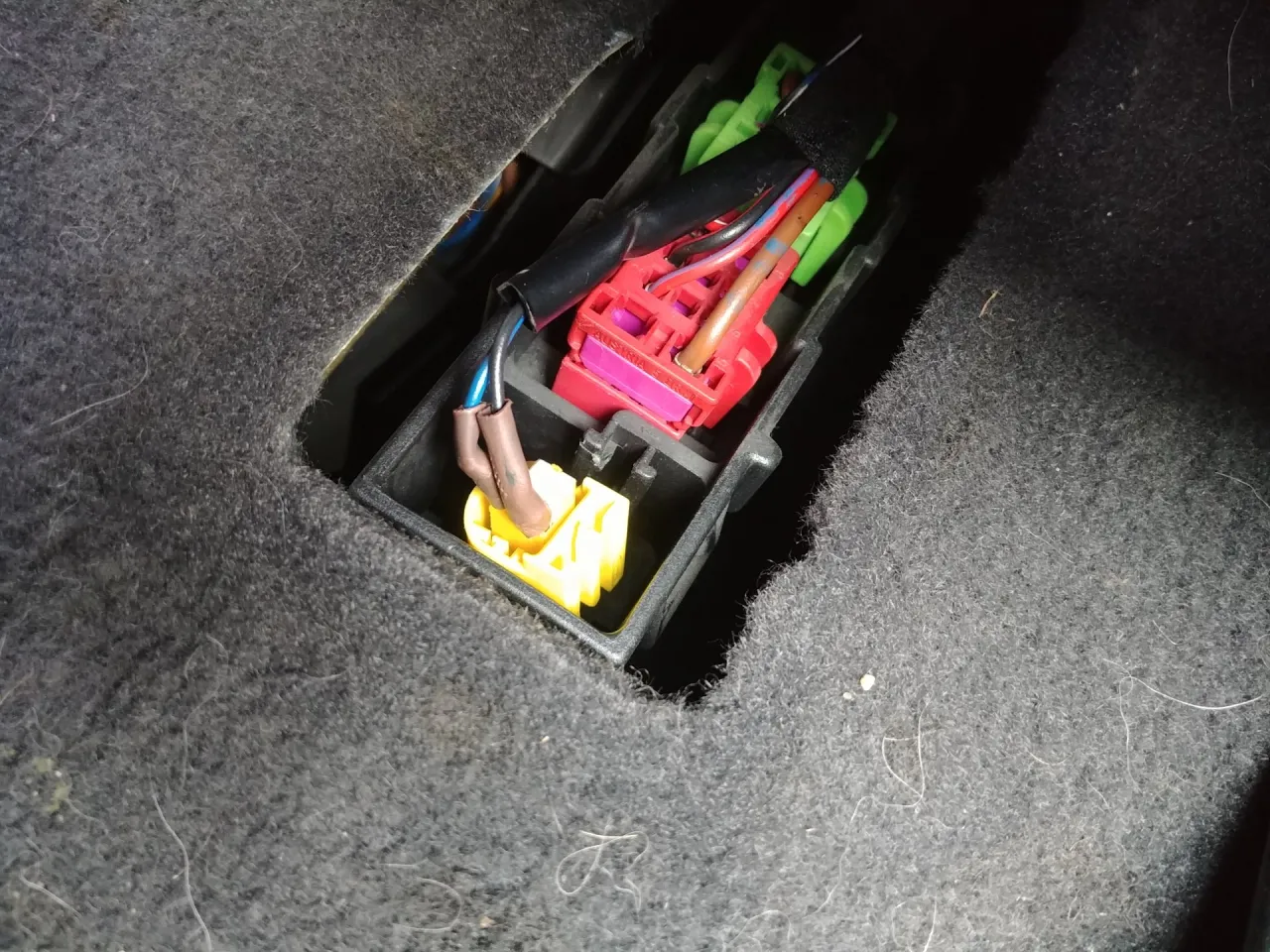

Świecąca kontrolka Airbag po montażu: jak pozbyć się problemu?

To niemal pewny scenariusz, jeśli nie odłączyłeś akumulatora przed demontażem foteli lub jeśli żółta kostka Airbag została źle podłączona. System wykrywa brak komunikacji z poduszką i zapisuje błąd. Na szczęście, w większości przypadków, błąd ten wymaga jedynie skasowania za pomocą komputera diagnostycznego (VCDS). Po skasowaniu i upewnieniu się, że wszystkie połączenia są poprawne, kontrolka powinna zgasnąć. Jeśli błąd powraca, sprawdź dokładnie połączenie kostki Airbag pod fotelem.

Auto "kradnie" prąd na postoju: gdzie szukać przyczyny?

Choć rzadkie, zdarza się, że niewłaściwe podłączenie lub uszkodzenie panelu klimatronika może powodować ciągły pobór prądu na postoju, co prowadzi do rozładowywania akumulatora. Jeśli zauważysz taki problem, sprawdź następujące punkty:

• Prawidłowość podłączenia zasilania: Upewnij się, że plus po stacyjce jest faktycznie plusem po stacyjce, a nie stałym plusem.
• Uszkodzony panel: Odłącz panel klimatronika i sprawdź, czy pobór prądu ustępuje. Jeśli tak, problem leży w panelu.
• Zwarcia: Sprawdź, czy w nowo poprowadzonej wiązce nie ma zwarć.

Diagnostyka poboru prądu wymaga miernika i cierpliwości, ale jest kluczowa dla zdrowia akumulatora.

Problemy z kompatybilnością części między B6 a B7: na co zwrócić szczególną uwagę?

Jak wspomniałem, fotele z B7 pasują mechanicznie do B6. Jednakże, instalacje elektryczne między B6 a B7 mogą się różnić. Dotyczy to zwłaszcza paneli klimatronika i wiązek. Zawsze weryfikuj numery części i schematy elektryczne dla konkretnego rocznika i modelu. Próba łączenia części z różnych wersji bez dokładnej weryfikacji może prowadzić do niekompatybilności, błędów komunikacji lub braku działania funkcji. Zawsze upewnij się, że komponenty, które kupujesz, są przeznaczone do Twojego modelu lub są w pełni z nim kompatybilne elektrycznie.

Podsumowanie: Koszty, czas i ocena czy warto było podjąć wyzwanie?

Doposażenie Audi A4 B6 w podgrzewane fotele to projekt, który wymaga zaangażowania, ale nagroda w postaci komfortu jest tego warta. Z mojej perspektywy, jako osoby, która widziała wiele takich modyfikacji, mogę śmiało powiedzieć, że to jedna z tych inwestycji, która naprawdę podnosi jakość użytkowania samochodu.

Realny koszt całej operacji: od części po narzędzia.

Realny koszt całej operacji może się wahać. Fotele z matami grzewczymi (używane) to zazwyczaj wydatek rzędu 400-1000 zł, w zależności od stanu i rodzaju tapicerki. Panel klimatronika z funkcją grzania to kolejne 150-400 zł. Gotowa wiązka elektryczna (np. Kufatec) to koszt około 200-400 zł. Do tego dolicz drobiazgi piny, bezpieczniki, opaski około 50-100 zł. Jeśli nie posiadasz VCDS, to jego zakup to wydatek od 150 zł (klon) do nawet 1500 zł (oryginał), choć możesz też skorzystać z usług kogoś, kto go posiada, za symboliczną opłatą.

Łącznie, na części musisz liczyć się z wydatkiem rzędu 800-2000 zł. Jeśli doliczysz narzędzia, których ewentualnie brakuje, koszt może wzrosnąć. Pamiętaj, że ceny na rynku wtórnym są zmienne.

Przeczytaj również: Skoda Octavia: Awaria zamka? Znajdź sterownik i napraw sam!

Ile czasu faktycznie zajmuje montaż w przydomowym garażu?

Czas potrzebny na montaż jest bardzo indywidualny i zależy od Twojego doświadczenia oraz napotkanych problemów. Dla osoby, która robi to po raz pierwszy, cała operacja może zająć od 8 do nawet 16 godzin pracy, rozłożonej na jeden lub dwa dni. Demontaż wnętrza to około 2-3 godziny, poprowadzenie wiązki i podłączenia elektryczne to 4-8 godzin, ponowny montaż 2-3 godziny, a kodowanie i testy to kolejna godzina.

Nie spiesz się. Lepiej poświęcić więcej czasu i zrobić wszystko dokładnie, niż później wracać do poprawek. Satysfakcja z samodzielnie wykonanej pracy i uzyskany komfort są bezcenne. Warto podjąć to wyzwanie!
