Passat B5: Fotele nie grzeją? Schemat i naprawa krok po kroku!

W tym artykule odkryjesz tajniki instalacji podgrzewanych foteli w Volkswagenie Passat B5, poznając szczegółowe schematy elektryczne oraz praktyczne wskazówki. Niezależnie od tego, czy Twoje fotele przestały grzać, czy planujesz ich samodzielne dołożenie, ten przewodnik dostarczy Ci niezbędnej wiedzy do skutecznej diagnozy i naprawy. Z mojego doświadczenia, zrozumienie tego systemu to podstawa do komfortowej jazdy, zwłaszcza w chłodniejsze dni.

Dlaczego schemat podgrzewanych foteli w Passacie B5 jest Ci niezbędny?

Dostęp do schematu elektrycznego podgrzewanych foteli to dla każdego właściciela Passata B5 absolutna podstawa. Bez niego, próba diagnozy usterki czy, co gorsza, samodzielnego montażu, jest niczym błądzenie we mgle. Schemat to nie tylko rysunek, to mapa, która pokazuje, jak prąd płynie przez cały system, gdzie znajdują się poszczególne komponenty i jak są ze sobą połączone.

Z mojego punktu widzenia, schemat pozwala na głębokie zrozumienie działania systemu. Dzięki niemu wiesz, które bezpieczniki odpowiadają za zasilanie, gdzie szukać włączników, jak podłączone są maty grzewcze i termistory. To klucz do skutecznej diagnozy czy to niedziałającej maty, problemów z włącznikiem, czy braku zasilania. Bez schematu, każda naprawa to zgadywanie, a to z kolei prowadzi do frustracji i niepotrzebnych kosztów.

Co więcej, jeśli planujesz dołożenie podgrzewanych foteli (tzw. retrofit) do swojego Passata B5, schemat staje się Twoim najlepszym przyjacielem. Pokazuje Ci, jak poprowadzić nową wiązkę elektryczną, gdzie wpiąć się w istniejącą instalację samochodu i jak prawidłowo podłączyć wszystkie elementy, aby system działał bezpiecznie i efektywnie. Zrozumienie instalacji to pierwszy krok do komfortowej jazdy w ciepłym fotelu, zwłaszcza w chłodne dni, a ja wiem, jak bardzo potrafi to poprawić nastrój podczas zimowych poranków.

Rozszyfruj schemat elektryczny podgrzewania foteli Twoja mapa do sukcesu

Zacznijmy od tego, że schemat elektryczny to język. Kiedy go opanujesz, otwierają się przed Tobą drzwi do samodzielnej naprawy i modyfikacji. W Passacie B5, choć ogólna zasada działania podgrzewanych foteli jest spójna, warto zwrócić uwagę na niuanse między wersjami przed i po liftingu.

Schemat dla Passata B5 (przed liftem, 1996-2000)

W modelach Passata B5 przed liftingiem, system podgrzewania foteli charakteryzuje się dość prostą, ale efektywną konstrukcją. Zasilanie zazwyczaj prowadzone jest z bezpiecznika, a następnie trafia do włączników zintegrowanych z regulatorami. Z regulatorów prąd płynie bezpośrednio do mat grzewczych w fotelach. Kluczowe jest zrozumienie, że w tych rocznikach sterowanie mocą grzania odbywa się bezpośrednio w pokrętle włącznika, często za pomocą tranzystorów mocy. Nie szukajcie osobnego przekaźnika dla mat to częsty błąd, który widzę wśród majsterkowiczów.

Schemat dla Passata B5 FL (po lifcie, 2000-2005)

W Passacie B5 FL (Facelift) ogólna koncepcja działania systemu podgrzewania foteli pozostaje bardzo podobna. Nadal mamy włączniki zintegrowane z regulacją, które sterują matami grzewczymi. Jednakże, mogą pojawić się drobne różnice w kolorach kabli, numeracji pinów w złączach, a czasem w samej budowie włączników. Zawsze podkreślam, że przed przystąpieniem do pracy, należy upewnić się, że posiadany schemat odpowiada konkretnemu rocznikowi i wersji wyposażenia Twojego samochodu. To oszczędza czas i nerwy.

Legenda symboli i kolorów kabli

Aby poprawnie czytać schemat, musisz znać jego język. Oto podstawowe symbole i kolory, które najczęściej spotkasz w instalacji VW:

• Kwadraty z numerami: Często oznaczają bezpieczniki (np. F44).
• Linie ciągłe: Przewody elektryczne.
• Linie przerywane: Często oznaczają połączenia wewnętrzne w komponentach lub opcjonalne okablowanie.
• Strzałki: Kierunek przepływu prądu lub sygnału.
• Symbol masy (trzy poziome kreski): Punkt uziemienia.
• Symbole mat grzewczych: Często wyglądają jak spirale lub prostokąty z oznaczeniem grzałki.
• Symbole włączników/regulatorów: Zazwyczaj to prostokąty z opisem funkcji i numerami pinów.

Kolory kabli (przykłady typowe dla VW):

• BR (Braun): Masa (minus).
• RT (Rot): Zasilanie stałe (plus, często po bezpieczniku).
• SW (Schwarz): Zasilanie po stacyjce lub sygnał.
• GE (Gelb): Żółty.
• BL (Blau): Niebieski.
• GR (Grau): Szary.
• WS (Weiss): Biały.

Często spotykamy również kable dwukolorowe, np. RT/SW (czerwono-czarny), gdzie pierwszy kolor jest dominujący, a drugi to pasek. Zawsze warto mieć pod ręką legendę specyficzną dla danego schematu, ale te podstawy pozwolą Ci się zorientować.

Kluczowe elementy układu grzewczego co i gdzie musisz znaleźć w swoim aucie?

Zrozumienie, gdzie fizycznie znajdują się poszczególne elementy systemu podgrzewania foteli, jest równie ważne jak znajomość schematu. Pozwala to na szybką lokalizację potencjalnych usterek i efektywną naprawę.

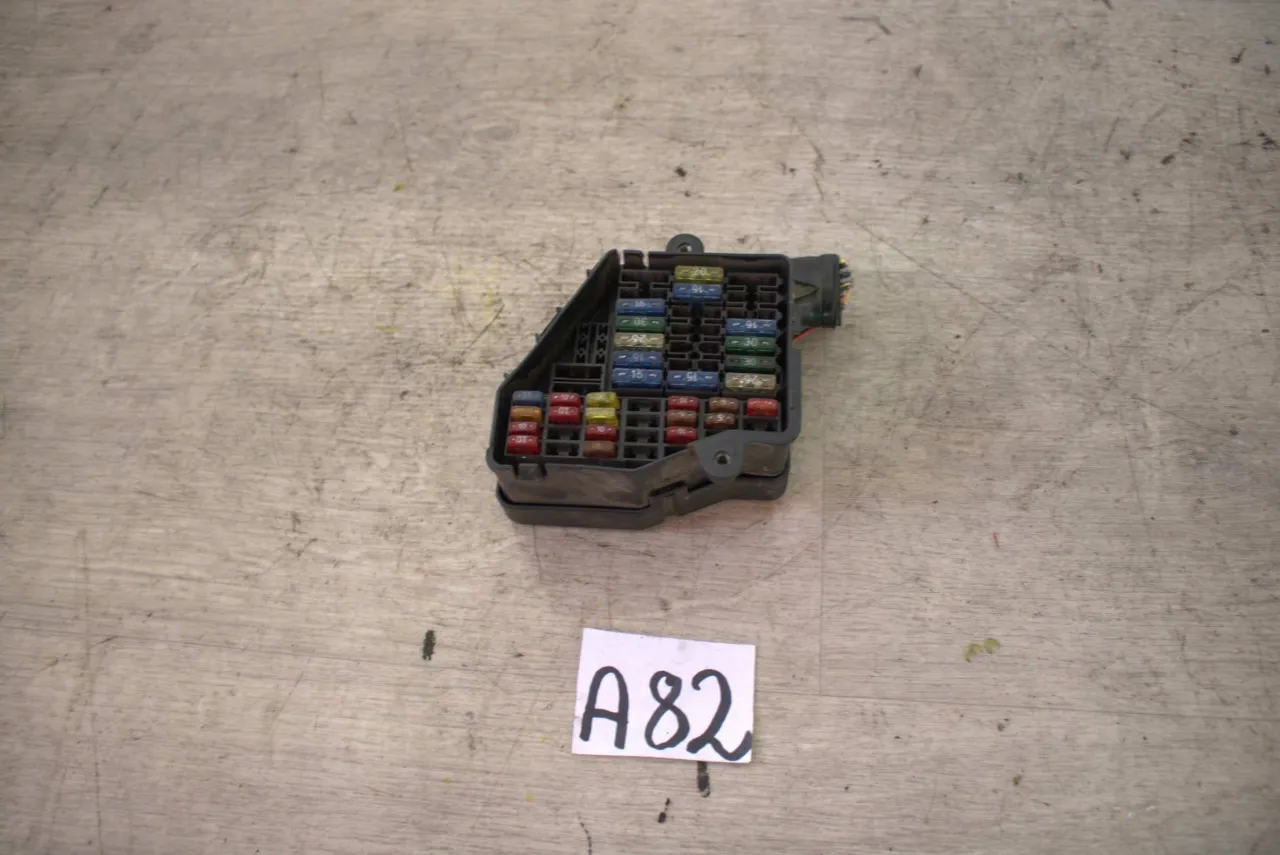

Bezpiecznik nr 44 i nr 5

To absolutne podstawy. Bezpiecznik nr 44 (30A) jest głównym bezpiecznikiem zasilającym cały układ podgrzewania foteli. Bez niego, nic nie zadziała. Z kolei bezpiecznik nr 5 (10A) również jest powiązany z obwodem, często odpowiadając za zasilanie sterowania włączników lub podświetlenia. Oba bezpieczniki znajdziesz w głównej skrzynce bezpieczników, która w Passacie B5 umiejscowiona jest zazwyczaj po lewej stronie deski rozdzielczej, pod klapką. Zawsze zaczynam diagnostykę od ich sprawdzenia. Wystarczy wizualna inspekcja lub, co pewniejsze, pomiar ciągłości multimetrem.

Włącznik z regulacją

Ten element to serce sterowania. W Passacie B5 włączniki podgrzewania foteli są zazwyczaj zintegrowane z pokrętłami regulacji mocy grzania i znajdują się w konsoli środkowej, obok innych przycisków (np. ESP, awaryjnych). Co istotne, w Passacie B5 sterownik mat grzewczych jest wbudowany bezpośrednio w ten włącznik. Oznacza to, że nie ma osobnej skrzynki sterującej czy przekaźnika dedykowanego tylko do grzania foteli. Wewnątrz włącznika znajdują się tranzystory mocy, które regulują prąd płynący do mat. Właściwe rozpoznanie pinów zasilających, masowych i tych prowadzących do mat jest kluczowe przy diagnozie lub montażu.

Złącza pod fotelem

Pod każdym fotelem, zarówno kierowcy, jak i pasażera, znajdziesz kostki elektryczne. To one łączą maty grzewcze i termistory w fotelu z resztą instalacji samochodu. Zazwyczaj są to wielopinowe złącza, często w kolorze żółtym lub czarnym. Ważne jest, aby nie mylić ich ze złączami poduszek powietrznych (zazwyczaj żółte lub pomarańczowe i oznaczone). W tych złączach znajdziesz piny odpowiedzialne za zasilanie maty (plus i masa) oraz piny termistora, który monitoruje temperaturę. Ich lokalizacja ułatwia pomiary diagnostyczne bez konieczności demontażu tapicerki fotela.

Mata grzewcza i termistor

To one odpowiadają za komfort cieplny. Mata grzewcza to cienki element oporowy, ukryty pod tapicerką siedziska i oparcia, który generuje ciepło po przepływie prądu. Termistor natomiast to mały czujnik temperatury, również wbudowany w matę. Jego zadaniem jest monitorowanie temperatury maty i przekazywanie informacji do włącznika/regulatora. Dzięki temu system może utrzymywać zadaną temperaturę i, co najważniejsze, chronić matę przed przegrzaniem i uszkodzeniem. Uszkodzenie termistora często objawia się brakiem grzania lub działaniem tylko przez krótki czas, ponieważ system "myśli", że mata się przegrzewa.

Fotele nie grzeją? Krok po kroku do samodzielnej diagnozy usterki

Kiedy zimą wsiadasz do auta i Twoje podgrzewane fotele odmawiają posłuszeństwa, frustracja rośnie. Ale spokojnie! Z moich obserwacji wynika, że większość usterek da się zdiagnozować samodzielnie, mając podstawową wiedzę i multimetr. Oto jak do tego podejść:

1. Pierwsze kroki

1. Sprawdź bezpieczniki: Zawsze zaczynam od tego. Otwórz skrzynkę bezpieczników (po lewej stronie deski rozdzielczej) i zlokalizuj bezpiecznik nr 44 (30A) oraz nr 5 (10A). Wyjmij je i sprawdź, czy włókno jest nienaruszone. Jeśli któryś jest przepalony, wymień go na nowy o tej samej wartości. Pamiętaj, że przepalony bezpiecznik to często objaw, a nie przyczyna jeśli natychmiast się przepala, masz zwarcie w instalacji.
2. Obserwuj włączniki: Włącz zapłon i spróbuj włączyć podgrzewanie foteli. Czy włączniki w ogóle się podświetlają? Czy zmieniają kolor (jeśli mają taką funkcję) lub czy czujesz, że "klikają"? Brak jakiejkolwiek reakcji może wskazywać na brak zasilania do włączników lub ich uszkodzenie.

2. Użyj multimetru jak profesjonalista

Jeśli bezpieczniki są sprawne, a włączniki reagują, czas na multimetr. Musimy sprawdzić, czy zasilanie dociera do foteli.

1. Zlokalizuj złącza pod fotelem: Pod każdym fotelem znajdziesz kostki elektryczne. Zazwyczaj są one łatwo dostępne. Odłącz złącze odpowiadające za podgrzewanie (często ma więcej pinów niż złącze poduszki).
2. Zmierz napięcie: Ustaw multimetr na pomiar napięcia stałego (DC V). Włącz zapłon i ustaw włącznik podgrzewania fotela na maksymalną moc. Przy pomocy schematu zidentyfikuj piny zasilające matę (plus i masa) w odłączonej wtyczce (tej, która idzie od samochodu, nie od fotela). Włóż sondy multimetru w te piny. Powinieneś odczytać napięcie zbliżone do napięcia akumulatora (ok. 12-14V). Jeśli nie ma napięcia, problem leży w okablowaniu od włącznika do fotela lub w samym włączniku.

3. Jak zdiagnozować przerwę w macie grzewczej bez demontażu tapicerki?

To jedna z najczęstszych usterek. Na szczęście, da się ją zdiagnozować bez prucia fotela.

1. Zmierz rezystancję maty: Ustaw multimetr na pomiar rezystancji (Ω). Ponownie zlokalizuj złącze pod fotelem, ale tym razem będziemy mierzyć na wtyczce idącej OD FOTELA. Zidentyfikuj piny maty grzewczej (zasilanie) i termistora (dwa inne piny).
2. Pomiar maty grzewczej: Przyłóż sondy multimetru do pinów maty grzewczej. Dla sprawnej maty (siedzisko lub oparcie) powinieneś odczytać rezystancję w zakresie ok. 1-5 Ω (wartość może się różnić w zależności od modelu i producenta maty, ale powinna być niska). Jeśli multimetr pokazuje "OL" (Open Loop) lub bardzo wysoką rezystancję, oznacza to przerwę w macie.
3. Pomiar termistora: Następnie zmierz rezystancję na pinach termistora. Tutaj wartości będą znacznie wyższe, często w zakresie kilku do kilkudziesięciu kΩ, i będą zmieniać się wraz z temperaturą (im cieplej, tym niższa rezystancja). Jeśli odczytujesz "OL" lub bardzo niską rezystancję, termistor jest uszkodzony.

4. Czy to na pewno wina włącznika?

Jeśli masz zasilanie do włącznika, ale nie ma go na wyjściu do fotela, to włącznik jest podejrzany. Najprostszym testem, jeśli masz dostęp do drugiego sprawnego włącznika (np. od drugiego fotela, jeśli działa), jest ich zamiana. Jeśli po zamianie fotel zaczyna grzać, włącznik jest uszkodzony. Alternatywnie, możesz zmierzyć napięcie na pinach wyjściowych z włącznika (zgodnie ze schematem) powinno pojawić się napięcie po jego włączeniu. Pamiętaj, że włączniki te są dość skomplikowane elektronicznie i ich naprawa jest często nieopłacalna zazwyczaj wymienia się je na nowe lub używane sprawne.

Poradnik retrofitu: Jak dołożyć fabryczne podgrzewanie foteli do swojego Passata B5?

Dołożenie fabrycznego podgrzewania foteli do Passata B5 to projekt, który daje ogromną satysfakcję i podnosi komfort jazdy. Sam często doradzam klientom, że to jedna z lepszych modyfikacji. Wymaga to jednak precyzji i cierpliwości. Oto jak to zrobić:

Kompletna lista zakupów

Zanim zaczniesz, upewnij się, że masz wszystko, co potrzebne:

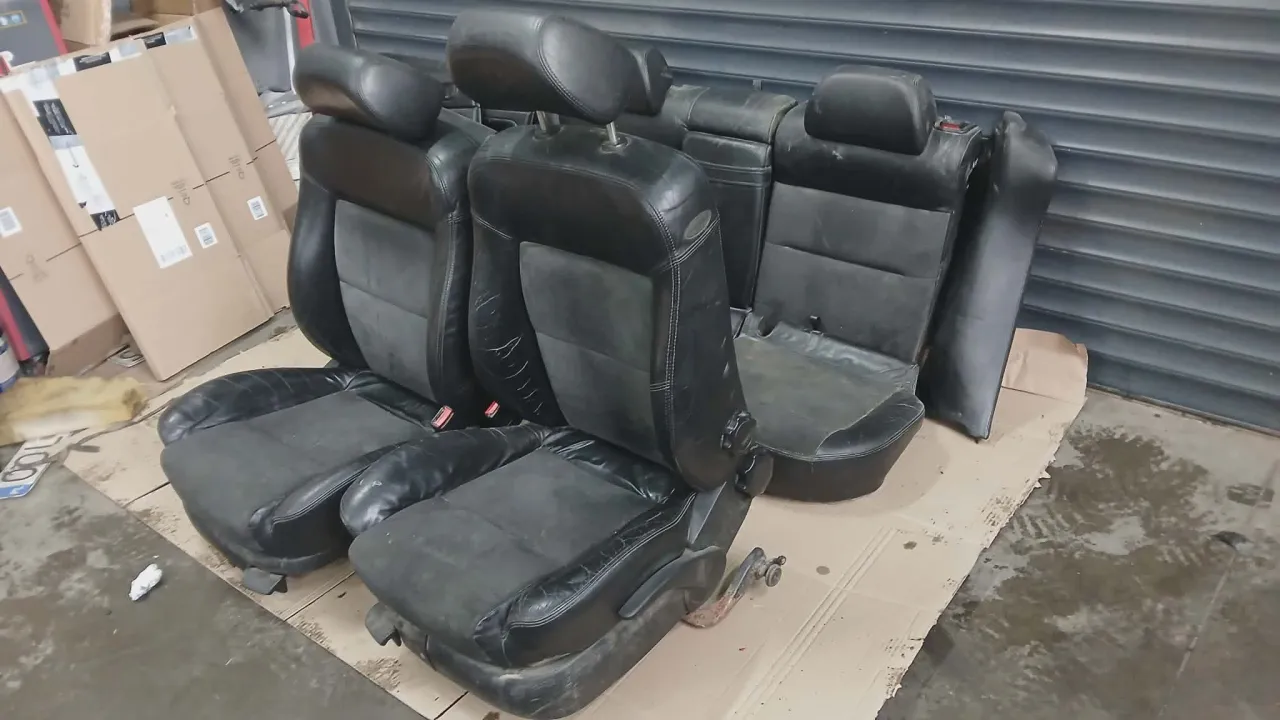

• Fotele z matami grzewczymi: Najlepiej kupić kompletne fotele z już wbudowanymi matami i termistorami. Upewnij się, że pochodzą z Passata B5/B5 FL, aby uniknąć problemów z montażem i złączami.
• Oryginalne włączniki/regulatory: Dwa włączniki (jeden na fotel kierowcy, jeden na pasażera) pasujące do konsoli środkowej Twojego Passata.

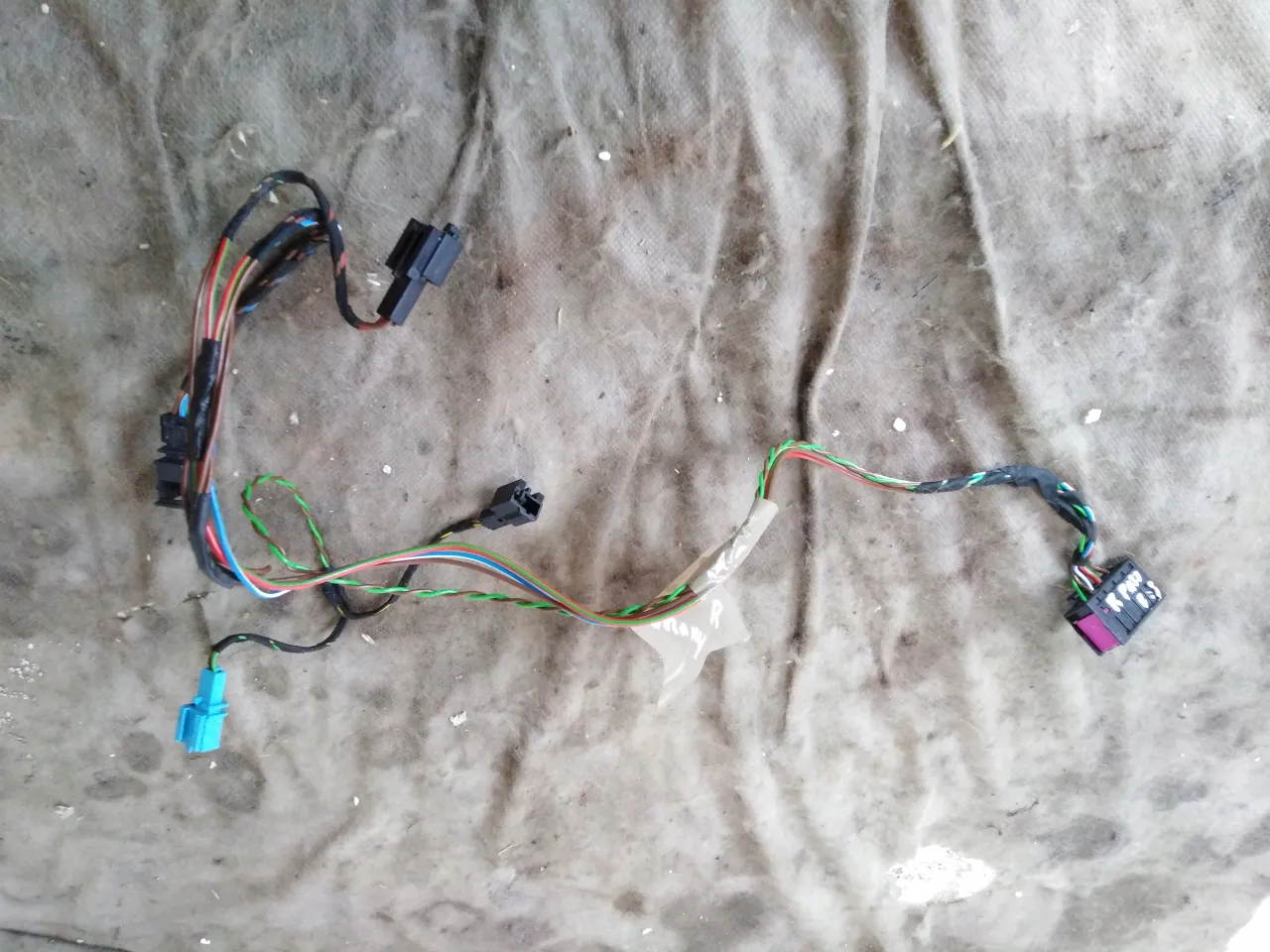

• Wiązka elektryczna: Możesz poszukać oryginalnej wiązki z demontażu lub, co jest częstszą i często lepszą opcją, samodzielnie ją wykonać na podstawie schematu elektrycznego. Potrzebne będą odpowiednie przewody (o przekroju min. 1,5 mm² dla zasilania mat), piny do złącz i izolacja.
• Piny i złączki: Do podłączenia do skrzynki bezpieczników, włączników i złącz pod fotelami.
• Narzędzia: Multimetr, ściągacz izolacji, zaciskarka do pinów, klucze Torx do demontażu foteli, lutownica (opcjonalnie, do pewnych połączeń).

Prowadzenie instalacji elektrycznej od zera

To najbardziej czasochłonny etap, ale wykonany poprawnie, zapewni bezproblemowe działanie.

1. Demontaż foteli: Odkręć i wyjmij istniejące fotele. To da Ci przestrzeń do pracy.
2. Demontaż konsoli środkowej i części deski: Aby uzyskać dostęp do miejsca montażu włączników i poprowadzić wiązkę, konieczny będzie demontaż panelu sterowania klimatyzacją, radia i ewentualnie schowka.
3. Prowadzenie wiązki do włączników: Od miejsca, gdzie będą zamontowane włączniki, poprowadź przewody zasilające (plus po stacyjce, plus stały, masa, podświetlenie) do odpowiednich punktów w samochodzie (skrzynka bezpieczników, panel środkowy).
4. Prowadzenie wiązki do foteli: Od włączników poprowadź wiązki (zasilanie maty, sygnał termistora) pod dywanem do miejsc, gdzie będą stały fotele. Zakończ je odpowiednimi złączami, które będą pasować do foteli.

Gdzie wpiąć się w skrzynkę bezpieczników i panel środkowy?

To kluczowe punkty podłączenia:

• Zasilanie główne (plus stały): Wepnij się w wolne miejsce w skrzynce bezpieczników, które jest zasilane stałym plusem (np. zasilanie bezpiecznika nr 44). Użyj odpowiedniego pinu i dodaj bezpiecznik 30A.
• Zasilanie po stacyjce (plus po zapłonie): Często potrzebne do zasilania elektroniki włączników. Znajdziesz je w skrzynce bezpieczników (np. zasilanie bezpiecznika nr 5) lub w wiązce radia/klimatyzacji.
• Masa: Podłącz do najbliższego punktu masowego w samochodzie (np. śruba pod deską rozdzielczą lub w tunelu środkowym).
• Podświetlenie: Jeśli chcesz, aby włączniki podgrzewania podświetlały się wraz z resztą deski, wpinasz się w obwód podświetlenia (np. z wiązki radia lub panelu klimatyzacji).

Zawsze korzystaj ze schematu, aby zidentyfikować konkretne piny i miejsca wpięcia. To gwarantuje, że wszystko będzie działać jak fabryka.

Finalne podłączenie i test

1. Podłączenie włączników: Podłącz wykonaną wiązkę do włączników, a następnie zamontuj je w konsoli środkowej.
2. Podłączenie foteli: Zamontuj nowe fotele i podłącz do nich przygotowane złącza.
3. Test funkcjonalności: Przed złożeniem wszystkiego do końca, włącz zapłon i przetestuj system. Sprawdź, czy włączniki się podświetlają, czy działają wszystkie stopnie grzania i czy fotele rzeczywiście zaczynają grzać. Upewnij się, że maty grzeją równomiernie.
4. Montaż końcowy: Jeśli wszystko działa, możesz złożyć zdemontowane elementy wnętrza.

Najczęstsze błędy i pułapki podczas naprawy jak ich uniknąć?

Mimo najlepszych chęci, łatwo o błąd, zwłaszcza przy pracy z elektryką samochodową. Jako ktoś, kto widział już wiele, mogę wskazać kilka typowych pułapek, których warto unikać.

Mylenie złącz poduszek powietrznych z instalacją grzania

To jeden z najgroźniejszych błędów. Złącza poduszek powietrznych (airbag) są zazwyczaj w kolorze żółtym lub pomarańczowym i znajdują się również pod fotelami. Ich przypadkowe odłączenie lub, co gorsza, zwarcie, może skutkować uruchomieniem błędu poduszki na desce rozdzielczej, a w skrajnych przypadkach nawet niekontrolowanym odpaleniem poduszki. Zawsze upewnij się, że pracujesz z właściwym złączem. Złącza podgrzewania są zazwyczaj czarne lub brązowe i mają inną liczbę pinów. W razie wątpliwości, zawsze odłącz akumulator przed manipulacją przy jakichkolwiek złączach pod fotelem.

Nieprawidłowy pomiar rezystancji maty

Wielokrotnie spotykałem się z sytuacją, gdy ktoś diagnozował uszkodzoną matę, a problem leżał w błędnym pomiarze. Aby uzyskać wiarygodne wyniki, pamiętaj o kilku rzeczach:

• Mierz na właściwych pinach: Korzystaj ze schematu, aby precyzyjnie zidentyfikować piny maty grzewczej i termistora w złączu idącym od fotela.
• Odłącz złącze: Pomiar rezystancji zawsze wykonujemy na odłączonym elemencie, aby uniknąć wpływu innych obwodów.
• Temperatura ma znaczenie dla termistora: Rezystancja termistora zmienia się wraz z temperaturą. Jeśli mierzysz go w zimnym samochodzie, a potem w ciepłym, wartości będą się różnić. Nie myl tego z usterką.
• Brak kontaktu: Upewnij się, że sondy multimetru mają dobry kontakt z pinami. Czasem słaby styk daje błędny odczyt "OL".

Przeczytaj również: Xsara centralny zamek nie działa? Znajdź sterownik i napraw go sam!

Niewłaściwy dobór części między wersją B5 a B5 FL

Choć Passat B5 i B5 FL wyglądają podobnie, to jednak są to dwie różne konstrukcje, szczególnie jeśli chodzi o detale elektryczne. Włączniki, a nawet same maty grzewcze, mogą różnić się pinami, kształtem czy sposobem montażu. Nigdy nie zakładaj, że części są zamienne. Zawsze weryfikuj numer części lub upewnij się, że zakupione elementy są dedykowane do konkretnego rocznika i wersji Twojego samochodu. To pozwoli uniknąć niepotrzebnych przeróbek, które często kończą się problemami z działaniem systemu lub estetyką wnętrza.
