Punto 2: Zamek nie działa? Gdzie sterownik BCM i jak go naprawić?

Czy Twój Fiat Punto 2 sprawia problemy z centralnym zamkiem? Jeśli zmagasz się z kapryśnym zamykaniem, otwieraniem lub całkowitym brakiem reakcji, ten artykuł pomoże Ci zdiagnozować przyczynę problemu. Dowiedz się, gdzie znajduje się kluczowy moduł odpowiedzialny za centralny zamek i jak samodzielnie spróbować go naprawić.

Twój centralny zamek w Punto 2 odmawia posłuszeństwa? Zrozum, co się dzieje

Znam ten ból, kiedy po długim dniu chcesz po prostu zamknąć auto i iść do domu, a tu nagle centralny zamek zaczyna żyć własnym życiem. W Fiatach Punto 2 to niestety dość powszechny problem. Zanim jednak zaczniesz szukać mechanika, warto zrozumieć, jakie objawy mogą wskazywać na konkretne usterki i co się za nimi kryje.

Najczęstsze objawy, które zdradzają awarię sterownika centralnego zamka

Z mojego doświadczenia wynika, że awarie centralnego zamka w Punto 2 rzadko kiedy są subtelne. Zazwyczaj manifestują się w dość wyraźny sposób. Oto najczęstsze sygnały, na które powinieneś zwrócić uwagę:

• Brak reakcji na pilota ani na kluczyk: To chyba najbardziej frustrujący objaw. Naciskasz przycisk na pilocie, przekręcasz kluczyk w zamku, a drzwi pozostają niewzruszone. Całkowity brak reakcji wskazuje na poważny problem z komunikacją lub zasilaniem modułu.
• Zamek samoczynnie otwiera się po zamknięciu: Zamykasz auto, odchodzisz kilka kroków, a tu nagle słyszysz charakterystyczne "klik" i drzwi ponownie są otwarte. To klasyczny objaw, często związany z niestabilnym sygnałem lub uszkodzonym przekaźnikiem.
• Działanie jest sporadyczne: Czasem działa, czasem nie. Raz zamknie wszystkie drzwi, innym razem tylko niektóre. Taka niestabilność jest typowa dla "zimnych lutów" lub słabych połączeń elektrycznych, które raz przewodzą prąd, a raz nie.
• Zamykają się tylko jedne drzwi (lub wybrane): Próbujesz zamknąć auto, a tu okazuje się, że tylko drzwi kierowcy się zamykają, a reszta pozostaje otwarta. To może wskazywać na problem z konkretnym siłownikiem, ale równie dobrze może być wynikiem błędów w module sterującym, który nie wysyła sygnału do wszystkich zamków.

Rozpoznanie tych objawów to pierwszy krok do skutecznej diagnozy. Teraz zastanówmy się, co najczęściej powoduje takie "wariowanie" zamka.

Dlaczego zamek "wariuje"? Tajemnica "zimnych lutów" i inne potencjalne przyczyny

Większość problemów z centralnym zamkiem w Fiacie Punto 2 ma swoje źródło w jednym miejscu: module Body Computer (BCM). To prawdziwe centrum dowodzenia w Twoim samochodzie, a jego awaria potrafi sparaliżować wiele funkcji.

Najczęstszą przyczyną problemów są tzw. "zimne luty". Co to właściwie oznacza? W skrócie, są to pęknięcia w połączeniach lutowniczych na płycie drukowanej modułu BCM. Z biegiem lat, pod wpływem wibracji, zmian temperatury i starzenia się materiału, drobne pęknięcia pojawiają się wokół nóżek elementów elektronicznych, zwłaszcza w miejscach, gdzie występują większe obciążenia prądowe (np. przy przekaźnikach). Te mikropęknięcia powodują, że połączenie elektryczne staje się niestabilne lub całkowicie zanika. Stąd właśnie sporadyczne działanie zamka, samoczynne otwieranie czy brak reakcji sygnał raz dochodzi, raz nie.

Oprócz "zimnych lutów", problemem mogą być także uszkodzone przekaźniki wewnątrz modułu BCM. Przekaźniki to małe, elektromechaniczne przełączniki, które z czasem mogą się zużyć, zaciąć lub po prostu spalić. Ich awaria bezpośrednio wpływa na działanie centralnego zamka, ponieważ to one odpowiadają za fizyczne przełączanie prądu do siłowników. Rzadziej, ale również zdarza się, że moduł BCM ulegnie zalaniu, na przykład w wyniku nieszczelności w karoserii lub nieprawidłowego montażu szyby. Woda i elektronika to niestety bardzo złe połączenie, prowadzące do korozji i zwarć, co zazwyczaj kończy się całkowitym uszkodzeniem modułu.

Gdzie jest sterownik centralnego zamka w Punto 2? Konkretna lokalizacja i instrukcja dostępu

Często spotykam się z pytaniem: "Gdzie jest ten sterownik od centralnego zamka?". I tu pojawia się kluczowa informacja: w Fiacie Punto 2 nie ma on postaci osobnego, dedykowanego modułu. Jest on integralną częścią znacznie większego i bardziej złożonego urządzenia.

To nie osobna część! Czym jest moduł Body Computer i dlaczego to on odpowiada za zamek?

W Fiacie Punto 2, podobnie jak w wielu innych nowoczesnych samochodach, sterownik centralnego zamka nie jest samodzielnym elementem, który można by łatwo wyjąć i wymienić. Jest on wbudowany w tzw. moduł Body Computer (BCM). BCM to prawdziwy "mózg" odpowiedzialny za elektronikę nadwozia. To on zarządza ogromną liczbą funkcji w samochodzie, które nie są bezpośrednio związane z pracą silnika.

W praktyce oznacza to, że BCM kontroluje takie elementy jak oświetlenie zewnętrzne i wewnętrzne, wycieraczki, kierunkowskazy, klakson, a także, co dla nas najważniejsze, centralny zamek. Jest to zazwyczaj czarna skrzynka, często produkcji renomowanej firmy Magneti Marelli, do której podłączonych jest wiele wiązek elektrycznych. Jego kluczowa rola w pojeździe sprawia, że jego awaria ma szerokie konsekwencje, wykraczające poza sam centralny zamek.

Zrozumienie, że centralny zamek jest tylko jedną z wielu funkcji BCM, jest kluczowe. Oznacza to, że jeśli masz problemy z zamkiem, to najprawdopodobniej masz problem z całym modułem, a nie tylko z jego "częścią" odpowiedzialną za zamykanie drzwi.

Krok po kroku: Jak zdemontować osłony i dotrzeć do modułu po lewej stronie kierownicy

Dotarcie do modułu BCM w Fiacie Punto 2 nie jest skomplikowane, ale wymaga cierpliwości i podstawowych narzędzi. Znajduje się on w kabinie pojazdu, po lewej stronie kolumny kierownicy, w okolicy skrzynki z bezpiecznikami. Oto jak się do niego dostać:

1. Przygotowanie: Upewnij się, że samochód jest wyłączony, a kluczyki wyjęte ze stacyjki. Dla bezpieczeństwa możesz odłączyć klemę ujemną akumulatora, choć nie jest to zawsze konieczne, jeśli zachowasz ostrożność.
2. Zlokalizowanie obszaru: Usiądź na miejscu kierowcy i spójrz pod deskę rozdzielczą, w lewo od kolumny kierownicy. Zobaczysz tam plastikowe osłony.
3. Demontaż dolnej osłony: Zazwyczaj trzeba odkręcić kilka śrub (często Torx lub krzyżakowych), które mocują dolną część deski rozdzielczej po stronie kierowcy. Czasem są to również zatrzaski, które należy delikatnie podważyć. Bądź ostrożny, aby nie połamać plastikowych zaczepów.
4. Odsłonięcie skrzynki bezpieczników: Po zdjęciu dolnej osłony uzyskasz dostęp do skrzynki bezpieczników. Moduł BCM znajduje się zazwyczaj tuż za nią lub obok niej, często przymocowany do metalowego stelaża.
5. Identyfikacja modułu BCM: Szukaj czarnej, prostokątnej skrzynki, do której wchodzą liczne grube wiązki kabli, zakończone dużymi, wielopinowymi wtyczkami. To właśnie jest Twój Body Computer.
6. Odłączenie wtyczek: Jeśli planujesz demontaż modułu, musisz odłączyć wszystkie wtyczki. Zazwyczaj mają one blokady, które należy nacisnąć lub przesunąć przed wyciągnięciem. Pamiętaj, aby zapamiętać lub oznaczyć, która wtyczka gdzie pasuje, choć często są one tak skonstruowane, że pasują tylko w jedno miejsce.
7. Demontaż modułu: Moduł BCM jest zazwyczaj przykręcony na kilku śrubach lub zamocowany na specjalnych uchwytach. Odkręć je i ostrożnie wyjmij moduł.

Pamiętaj, aby wszystkie operacje wykonywać delikatnie, aby nie uszkodzić delikatnych plastikowych elementów czy przewodów.

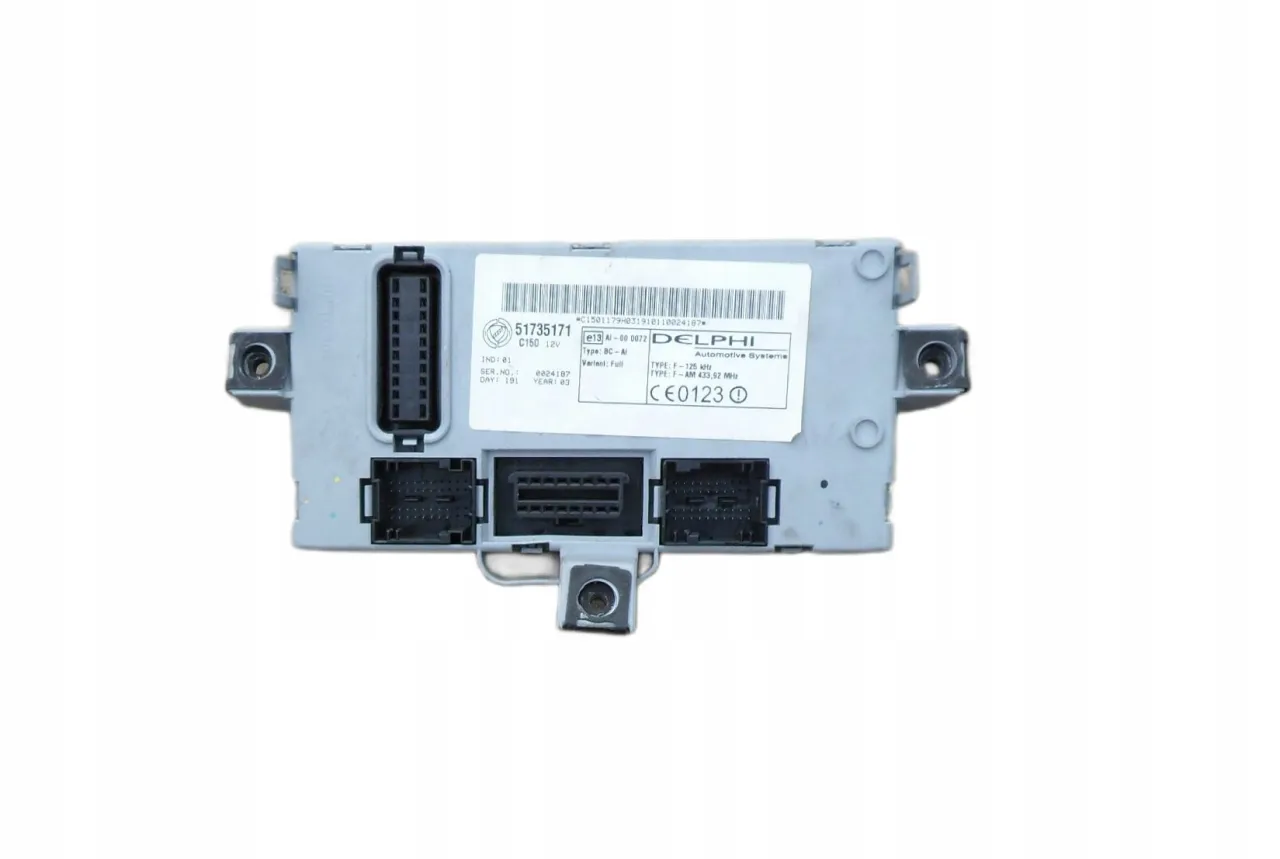

Jak rozpoznać Body Computer? Zdjęcia i wskazówki identyfikacyjne

Kiedy już zdemontujesz osłony i zajrzysz w głąb deski rozdzielczej, moduł BCM powinien być dość łatwy do zidentyfikowania. To zazwyczaj dość spora, czarna, prostokątna skrzynka, często z widocznym logo Magneti Marelli lub innym producentem elektroniki samochodowej. Jej charakterystyczną cechą są liczne, duże, wielopinowe złącza, do których podłączone są grube wiązki kabli. Te wtyczki są zazwyczaj kolorowe lub mają wyraźne oznaczenia, co ułatwia ich prawidłowe ponowne podłączenie.

Na obudowie modułu znajdziesz również etykietę z numerami seryjnymi, numerami części oraz innymi oznaczeniami producenta. Te numery są kluczowe, jeśli w przyszłości będziesz musiał szukać zamiennika.

Czy lokalizacja różni się w Punto 2 przed i po liftingu (FL)?

To bardzo dobre pytanie, które często pojawia się wśród właścicieli Punto. Mogę Cię uspokoić lokalizacja i funkcja modułu Body Computer jest zasadniczo taka sama w modelach Fiat Punto 2 (czyli tych przed liftingiem) oraz Fiat Punto 2 FL (po liftingu). Producent nie zmieniał znacząco architektury elektronicznej w tym zakresie, więc niezależnie od tego, czy posiadasz starszą, czy nowszą wersję Punto drugiej generacji, będziesz szukał BCM w tym samym miejscu i w ten sam sposób.

Diagnoza usterki w garażu: co możesz sprawdzić samodzielnie?

Zanim zdecydujesz się na demontaż modułu BCM lub wizytę u specjalisty, jest kilka prostych testów, które możesz wykonać samodzielnie w garażu. Pomogą one potwierdzić, że problem faktycznie leży w module, a nie np. w uszkodzonym bezpieczniku czy okablowaniu.

Proste testy, które pomogą potwierdzić, że problem leży w module BCM

Oto co możesz sprawdzić, aby wstępnie zdiagnozować problem:

• Sprawdź bezpieczniki: To absolutna podstawa! W skrzynce bezpieczników (tej samej, obok której znajduje się BCM) znajdź bezpieczniki odpowiedzialne za centralny zamek i inne funkcje sterowane przez BCM (np. oświetlenie wnętrza). Sprawdź je dokładnie. Przepalony bezpiecznik to najprostsza i najtańsza usterka do naprawy.
• Reakcja na kluczyk w drzwiach: Jeśli pilot nie działa, spróbuj zamknąć drzwi kluczykiem w zamku kierowcy. Jeśli zamykają się tylko drzwi kierowcy, a reszta nie reaguje, to sygnał z zamka mechanicznego dociera do BCM, ale moduł nie wysyła sygnału do pozostałych drzwi. To silny wskaźnik problemu z BCM.
• Obserwacja innych funkcji BCM: Czy oprócz centralnego zamka zauważasz inne problemy? Na przykład, czy oświetlenie wnętrza działa prawidłowo? Czy wycieraczki działają bez zarzutu? Jeśli inne funkcje sterowane przez BCM również szwankują, to niemal na pewno problem leży w samym module.
• "Słuchanie" przekaźników: Gdy próbujesz zamknąć lub otworzyć auto, zbliż ucho do miejsca, gdzie znajduje się BCM. Czy słyszysz charakterystyczne "klikanie" przekaźników? Jeśli słyszysz, ale zamek nie działa, to przekaźniki mogą być uszkodzone mechanicznie lub sygnał nie dociera do siłowników. Jeśli nie słyszysz nic, to problem może być z zasilaniem modułu lub z elektroniką sterującą przekaźnikami.

Te proste testy często pozwalają zawęzić obszar poszukiwań i uniknąć niepotrzebnych kosztów.

Naprawa dla odważnych: Na czym polega przelutowanie "zimnych lutów" i czy warto próbować?

Jeśli wstępna diagnoza wskazuje na BCM, a objawy pasują do "zimnych lutów", to istnieje szansa na naprawę, którą możesz spróbować wykonać samodzielnie. Jest to popularna i stosunkowo tania metoda, która często przywraca moduł do życia.

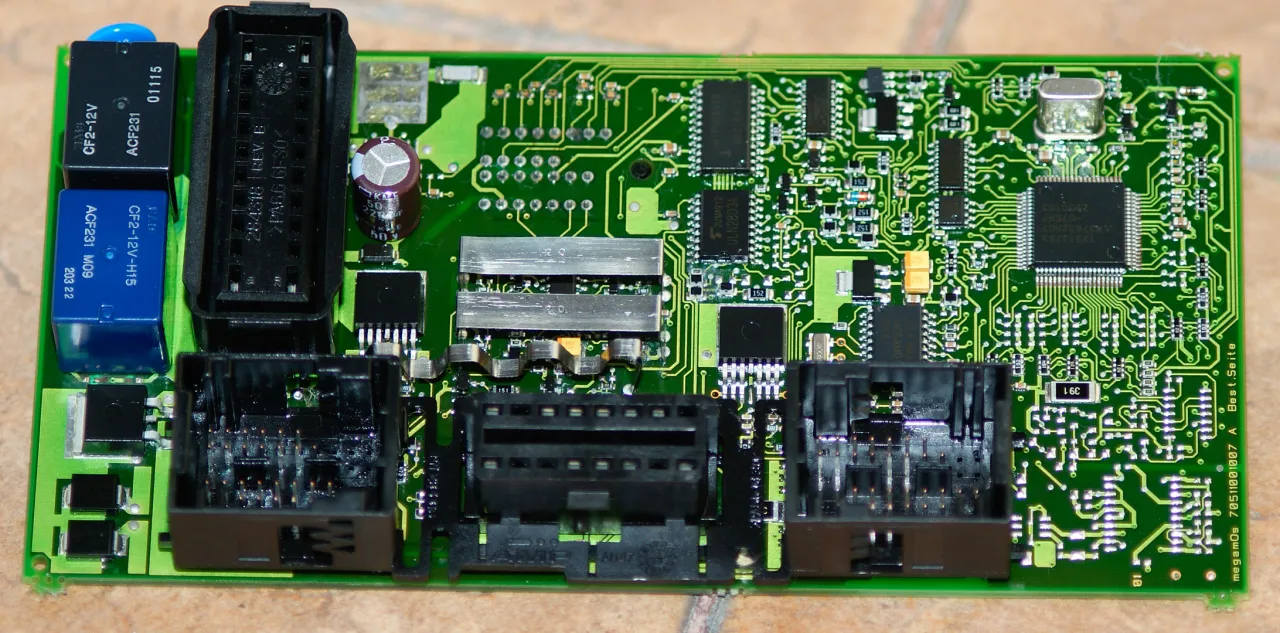

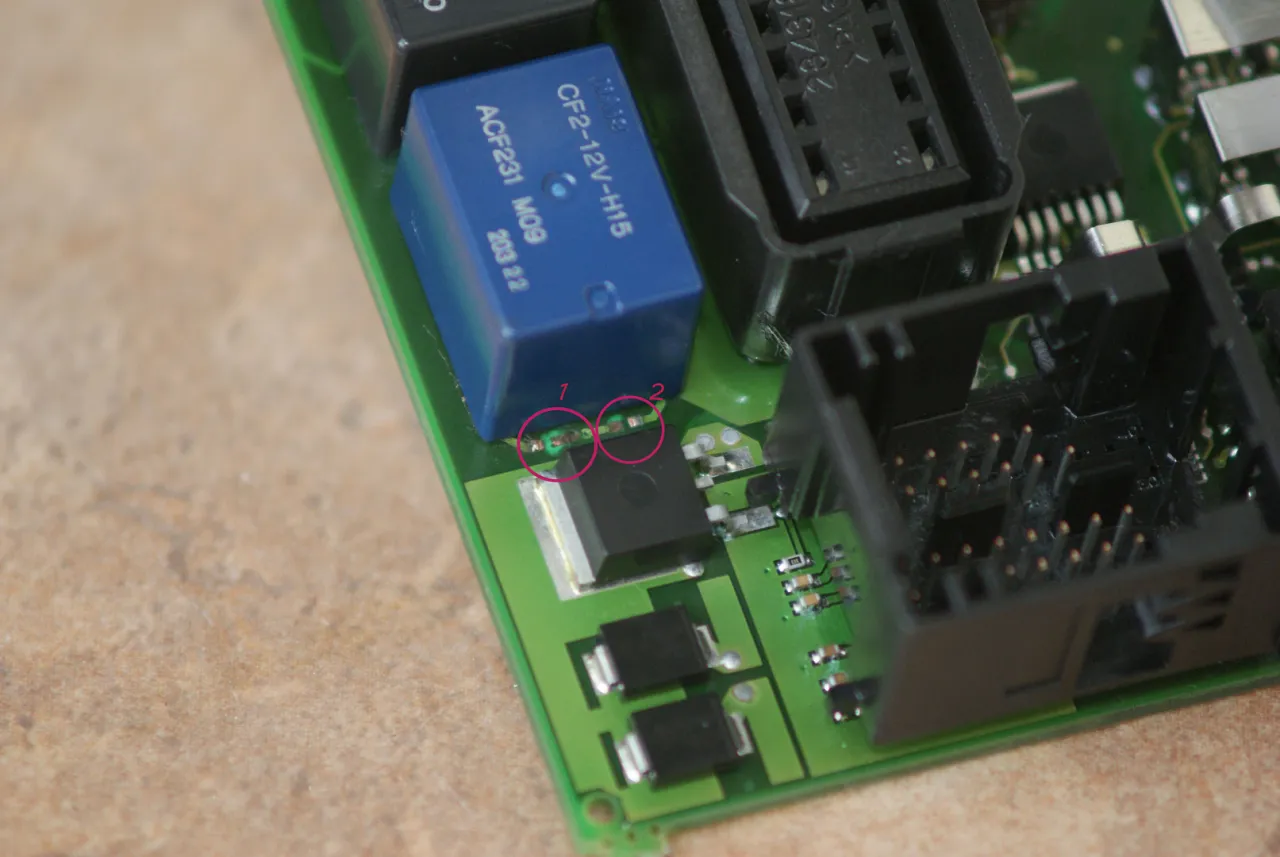

Proces polega na demontażu modułu BCM, otwarciu jego obudowy i dokładnym przelutowaniu podejrzanych punktów na płytce PCB. Szczególną uwagę należy zwrócić na złącza, przez które przechodzą główne wiązki kabli, oraz na nóżki przekaźników. To właśnie tam najczęściej pojawiają się mikropęknięcia. Naprawa wymaga podstawowych umiejętności lutowniczych, dobrej lutownicy z cienkim grotem, cyny lutowniczej oraz kalafonii. Należy delikatnie podgrzać każdy podejrzany punkt i dodać odrobinę świeżej cyny, aby odnowić połączenie. Warto przelutować również elementy, które na pierwszy rzut oka wyglądają dobrze, ponieważ "zimne luty" bywają trudne do zauważenia gołym okiem.

Czy warto próbować? Moim zdaniem, tak, jeśli masz choć trochę doświadczenia z lutowaniem i czujesz się na siłach. Koszt takiej naprawy to w zasadzie tylko czas i trochę cyny, a sukces oznacza zaoszczędzenie sporej sumy na zakupie nowego modułu i jego programowaniu. Pamiętaj jednak, że jest to delikatna praca i nieumiejętne lutowanie może pogorszyć sytuację, a nawet bezpowrotnie uszkodzić moduł.

Kiedy odpuścić? Sygnały, że domowa naprawa nie wchodzi w grę

Mimo że przelutowanie "zimnych lutów" jest często skuteczne, są sytuacje, w których domowa naprawa jest niewskazana lub wręcz niemożliwa. Warto wiedzieć, kiedy powiedzieć "stop" i oddać sprawę w ręce specjalisty:

• Poważne uszkodzenia fizyczne: Jeśli moduł BCM został zalany, nosi ślady korozji, ma spalone elementy (widoczne przypalenia, pęknięte układy scalone) lub uszkodzone ścieżki na płytce, to przelutowanie nic nie da. W takich przypadkach uszkodzenia są zbyt rozległe.
• Brak odpowiednich narzędzi lub umiejętności: Jeśli nigdy wcześniej nie trzymałeś lutownicy w ręku lub masz tylko podstawowy sprzęt, ryzyko uszkodzenia modułu jest zbyt duże. Niewłaściwa temperatura lutowania, zbyt duża ilość cyny czy zwarcie sąsiednich pinów mogą doprowadzić do całkowitego zniszczenia BCM.
• Brak diagnozy: Jeśli po wykonaniu podstawowych testów nadal nie jesteś pewien, czy problem leży w BCM, a objawy są nietypowe, lepiej nie ryzykować "naprawy na ślepo". W takich przypadkach konieczna jest bardziej zaawansowana diagnostyka.
• Uszkodzenie innych komponentów: Czasem problem leży w innych, trudniejszych do naprawy komponentach BCM, takich jak mikrokontroler lub pamięć. Wtedy nawet perfekcyjne przelutowanie nie pomoże.

Pamiętaj, że czasem lepiej zapłacić za profesjonalną diagnozę i naprawę, niż pogorszyć sytuację i ponieść jeszcze większe koszty.

Wymiana modułu Body Computer w Punto 2: co musisz wiedzieć, by uniknąć kosztownej pomyłki

Jeśli naprawa modułu BCM okazała się niemożliwa lub nieskuteczna, jedynym rozwiązaniem pozostaje jego wymiana. To jednak nie jest tak proste, jak mogłoby się wydawać. Wymiana BCM w Fiacie Punto 2 wiąże się z kilkoma kluczowymi kwestiami, które musisz znać, aby uniknąć kosztownych błędów.

Zakup używanego modułu BCM: na jakie oznaczenia zwrócić uwagę?

Decydując się na zakup używanego modułu BCM (co jest często znacznie tańsze niż nowy), musisz być niezwykle ostrożny. Nie każdy BCM z Punto 2 będzie pasował do Twojego samochodu. Oto, na co musisz zwrócić uwagę:

• Numery części: Najważniejsze są numery części znajdujące się na etykiecie modułu. Muszą być one identyczne lub przynajmniej bardzo zbliżone. Różnice w numerach mogą oznaczać inną wersję oprogramowania, inne funkcje lub niekompatybilność.
• Producent: Upewnij się, że kupujesz moduł tego samego producenta (najczęściej Magneti Marelli).
• Wersja oprogramowania/sprzętu: Niektóre BCM-y mogą mieć różne wersje sprzętowe lub oprogramowania, nawet jeśli numery części są podobne. Warto dopytać sprzedawcę o dokładne oznaczenia.
• Pochodzenie: Jeśli to możliwe, kupuj moduł z samochodu o podobnym wyposażeniu i roczniku. To zwiększa szanse na kompatybilność.

Zakup niewłaściwego modułu to prosta droga do kolejnych problemów i dodatkowych kosztów.

Kluczowa kwestia: Problem immobilizera i konieczność kodowania po wymianie

To jest chyba najważniejsza informacja, którą musisz przyswoić: wymiana modułu Body Computer w Fiacie Punto 2 nie jest operacją "plug and play". Nie wystarczy po prostu podłączyć nowego modułu i oczekiwać, że samochód odpali i wszystko będzie działać. Dlaczego?

Moduł BCM jest ściśle powiązany z immobilizerem samochodu oraz ze sterownikiem silnika (ECU). W BCM przechowywane są dane dotyczące kodowania kluczyków i immobilizera. Jeśli zamontujesz używany BCM z innego pojazdu, samochód po prostu nie odpali. System immobilizera rozpozna, że BCM nie jest "sparowany" z pozostałymi komponentami (ECU, kluczyki), zablokuje rozruch silnika i często nawet nie pozwoli na uruchomienie rozrusznika.

Oznacza to, że po wymianie modułu BCM, konieczne jest jego "przyuczenie" lub zaprogramowanie do Twojego samochodu. Bez tego auto będzie jedynie ładnym meblem na kołach.

Programowanie, klonowanie czy wymiana z kompletem? Porównanie dostępnych rozwiązań

W obliczu konieczności wymiany BCM i problemu z immobilizerem, masz kilka opcji. Każda z nich ma swoje plusy i minusy:

• Programowanie/Przyuczenie: Jest to standardowa procedura, którą wykonuje się za pomocą specjalistycznego sprzętu diagnostycznego (np. Examiner, MultiECUScan z odpowiednim interfejsem). Polega na "przyuczeniu" nowego/używanego modułu BCM do istniejących kluczyków i sterownika silnika. Wymaga to dostępu do kodów PIN immobilizera (często dostępnych na karcie Code Card dołączonej do samochodu lub do odczytania ze starego BCM) oraz wiedzy i sprzętu. Zazwyczaj jest to usługa świadczona przez warsztaty specjalizujące się w elektronice samochodowej.
• Klonowanie: To popularna metoda stosowana przez elektroników. Polega na przelutowaniu pamięci EEPROM (np. chip 93lc66b) ze starego, uszkodzonego modułu BCM do nowego/używanego modułu. W pamięci EEPROM przechowywane są dane immobilizera. Przeniesienie tej pamięci sprawia, że nowy moduł "myśli", że jest starym modułem, zachowując kodowanie immobilizera. To często najtańsza opcja, jeśli stary moduł nie jest całkowicie zniszczony i pamięć jest sprawna.
• Wymiana kompletu: Ostatnia opcja to wymiana całego kompletu, czyli BCM, sterownika silnika (ECU) oraz stacyjki z kluczykami, pochodzących z jednego, sprawnego pojazdu-dawcy. W tym przypadku wszystkie komponenty są już ze sobą "sparowane", więc nie ma potrzeby programowania. Jest to jednak rozwiązanie droższe i bardziej pracochłonne, ponieważ wymaga demontażu większej liczby części.

Wybór metody zależy od dostępności części, budżetu i tego, czy masz dostęp do specjalistów.

Przeczytaj również: Polo 9N: Centralny zamek nie działa? Znajdź moduł komfortu!

Czy do wymiany sterownika potrzebny jest specjalista z komputerem diagnostycznym?

Odpowiadając krótko: tak, w większości przypadków do wymiany i prawidłowego uruchomienia samochodu po wymianie modułu BCM potrzebny jest specjalista z komputerem diagnostycznym. Samodzielna wymiana fizyczna modułu jest możliwa, ale bez odpowiedniego sprzętu do programowania i kodowania, samochód po prostu nie odpali.

Wyjątkiem jest sytuacja, w której zdecydujesz się na klonowanie pamięci EEPROM wtedy elektronik może wykonać tę operację poza samochodem, a po zamontowaniu "sklonowanego" modułu, auto powinno odpalić. Jednak nawet w tym przypadku, często potrzebne jest podłączenie komputera diagnostycznego do skasowania błędów i weryfikacji poprawności działania wszystkich funkcji.

Dlatego, jeśli nie masz doświadczenia w programowaniu elektroniki samochodowej, najlepiej zlecić to zadanie profesjonalnemu warsztatowi lub elektronikowi samochodowemu. To pozwoli Ci uniknąć frustracji i dodatkowych kosztów związanych z nieudanymi próbami.
