Lokalizacja i diagnostyka pompki centralnego zamka w Audi A4 B5
- Pompka centralnego zamka w Audi A4 B5 integruje sterownik z pneumatyczną pompką.
- Znajduje się w bagażniku, po prawej stronie (pasażera), pod tapicerką, nad nadkolem.
- Dostęp do modułu może być utrudniony przez subwoofer, zmieniarkę CD lub instalację LPG.
- Najczęstsze przyczyny awarii to zalanie wodą, uszkodzenie grafitowego wirnika lub nieszczelności układu pneumatycznego.
- Typowe objawy usterki to brak reakcji pilota, ciągłe buczenie pompki, problemy z oświetleniem wnętrza lub elektrycznymi szybami.
- Przy wymianie kluczowe jest dopasowanie numerów seryjnych modułu (np. 8D0 862 257 C).
Gdzie szukać serca centralnego zamka w Twoim Audi A4 B5? To prostsze niż myślisz
Zacznijmy od podstaw, bo w Audi A4 B5 centralny zamek działa nieco inaczej niż w nowszych konstrukcjach. Zrozumienie tego jest kluczowe do skutecznej diagnostyki.Dlaczego "sterownik" to tak naprawdę "pompka"? Krótkie wyjaśnienie dla właścicieli A4 B5
W modelu Audi A4 B5 (produkowanym w latach 1994-2001) sterownik centralnego zamka nie jest osobnym modułem elektronicznym w dzisiejszym rozumieniu. Zamiast tego, jest on zintegrowany z pneumatyczną pompką, która odpowiada za sterowanie siłownikami w drzwiach. To właśnie ta pompka wytwarza podciśnienie lub nadciśnienie, które fizycznie blokuje lub odblokowuje zamki. Z tego powodu terminy "sterownik", "moduł komfortu" i "pompka centralnego zamka" są często używane zamiennie w kontekście tego konkretnego modelu. Warto o tym pamiętać, szukając części zamiennych czy porad w internecie.Sedan czy Avant (Kombi)? Sprawdzamy, czy lokalizacja się różni
Niezależnie od tego, czy posiadasz Audi A4 B5 w wersji sedan (limuzyna), czy avant (kombi), lokalizacja pompki centralnego zamka jest identyczna. Nie musisz martwić się o różnice w umiejscowieniu w zależności od typu nadwozia, co znacznie upraszcza sprawę. Zawsze szukamy jej w tym samym miejscu.

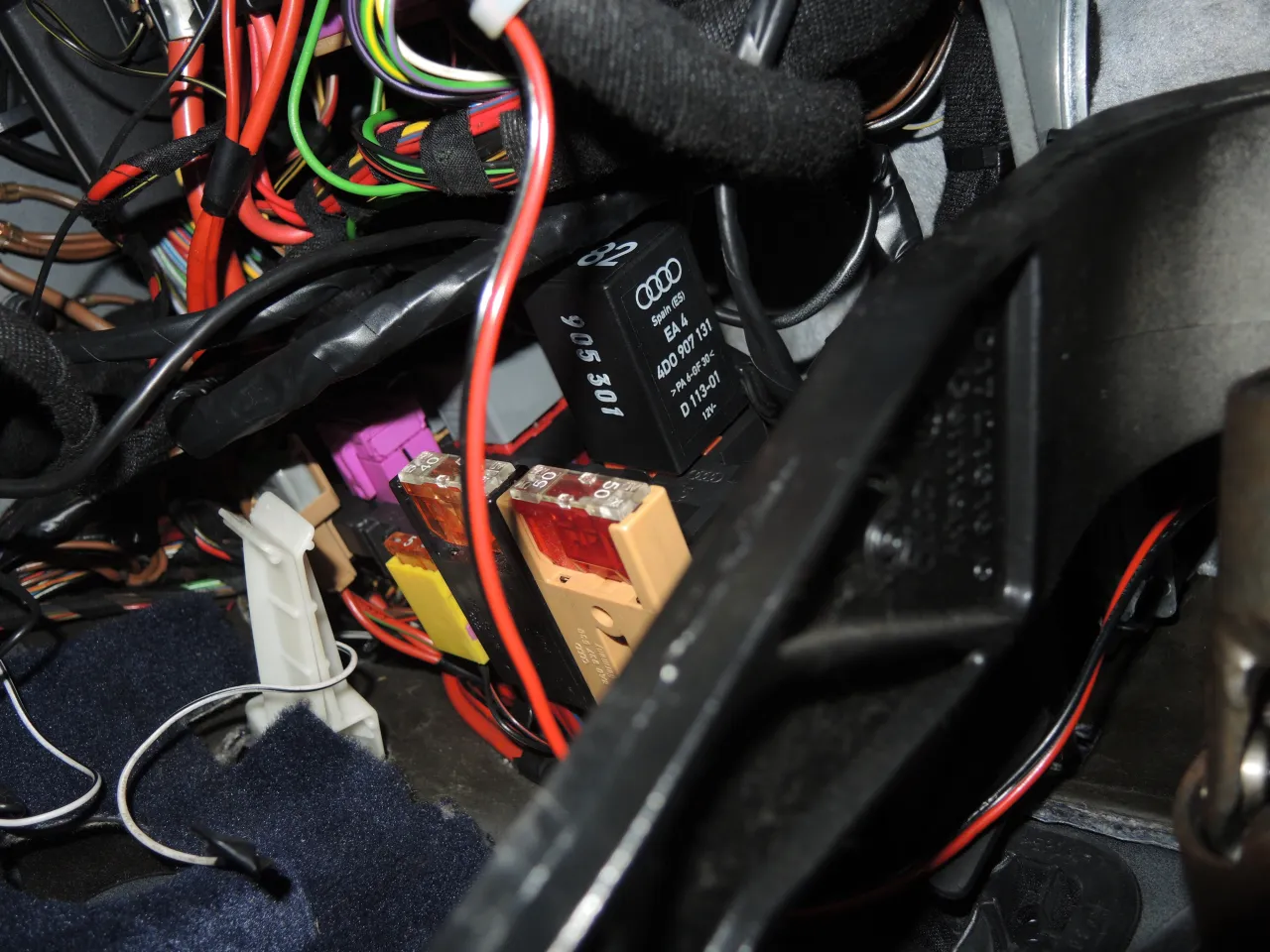

Lokalizacja krok po kroku: Jak znaleźć pompkę centralnego zamka w 5 minut
Przejdźmy teraz do sedna, czyli do fizycznego zlokalizowania tego kluczowego elementu. Proces jest dość prosty, ale wymaga odrobiny cierpliwości.
Otwórz bagażnik i przygotuj się: Co będzie potrzebne do demontażu?
Zanim przystąpisz do pracy, upewnij się, że masz pod ręką kilka podstawowych narzędzi. Będą to:
- Zestaw plastikowych narzędzi do demontażu tapicerki (aby uniknąć zarysowań i uszkodzenia delikatnych elementów).
- Śrubokręt (krzyżakowy lub płaski, w zależności od śrub mocujących, choć często są to tylko spinki).
- Latarka (do oświetlenia trudno dostępnych miejsc, co jest niezwykle pomocne).
- Mały pojemnik na śruby i spinki, żeby niczego nie zgubić.
Prawa strona to klucz: Odsłanianie tapicerki nad nadkolem
Aby uzyskać dostęp do pompki, postępuj zgodnie z poniższymi krokami. To naprawdę nie jest skomplikowane:
- Otwórz bagażnik samochodu. Upewnij się, że masz wystarczająco dużo miejsca do pracy.
- Zlokalizuj prawy boczek tapicerki (po stronie pasażera). To tam ukrywa się nasz moduł.
- Delikatnie odepnij spinki i odkręć ewentualne śruby mocujące tapicerkę. Często wystarczy podważyć plastikowe spinki, ale rób to ostrożnie, aby ich nie połamać.
- Ostrożnie odchyl lub całkowicie zdemontuj prawy panel tapicerki, aby odsłonić przestrzeń nad tylnym prawym nadkolem. Czasem wystarczy go tylko odgiąć.
- Pompka centralnego zamka znajduje się w zagłębieniu, pod tą tapicerką. Powinna być już widoczna.
Czarna skrzynka w gąbce: Jak wygląda poszukiwany moduł
Poszukiwany moduł centralnego zamka to zazwyczaj czarna, plastikowa obudowa. Często jest ona dodatkowo owinięta w gąbczasty materiał tłumiący, który ma za zadanie izolować ją od drgań i hałasu. Będzie miała do niej podłączone przewody elektryczne (grubsza wiązka) oraz cienkie wężyki pneumatyczne, które prowadzą do poszczególnych zamków i innych elementów komfortu. To właśnie te wężyki są kluczowe dla działania pneumatycznego układu.
Na co uważać? Subwoofer, zmieniarka CD i inne "przeszkody" na drodze
Proces demontażu tapicerki i dostępu do pompki może być nieco utrudniony, jeśli w Twoim Audi A4 B5 zamontowane są dodatkowe elementy wyposażenia. Szczególną uwagę należy zwrócić na obecność fabrycznego subwoofera, zmieniarki CD lub instalacji LPG, które mogą wymagać dodatkowego demontażu lub odpięcia, aby uzyskać pełny dostęp do pompki. W niektórych przypadkach konieczne będzie odkręcenie kilku śrub i odłączenie kabli, aby przesunąć te elementy na bok.
Mój centralny zamek zwariował! Najczęstsze objawy uszkodzenia pompki
Kiedy pompka centralnego zamka zaczyna szwankować, samochód potrafi zaskoczyć nas szeregiem niepokojących objawów. Oto najczęstsze z nich, które wskazują na problem z tym modułem.
Buczenie, które nie ustaje: Dlaczego pompka pracuje bez końca?
Jednym z najbardziej irytujących objawów usterki jest ciągłe buczenie pompki centralnego zamka, które słychać po zamknięciu samochodu i które nie ustaje przez dłuższy czas (np. 10-30 sekund, a czasem nawet dłużej). Jest to zazwyczaj sygnał nieszczelności w układzie pneumatycznym. Pęknięte przewody lub uszkodzone siłowniki w drzwiach powodują, że pompka nie jest w stanie wytworzyć odpowiedniego ciśnienia i pracuje bez przerwy, próbując uzupełnić ubytek. Może to prowadzić do jej przegrzania, dalszego uszkodzenia, a nawet rozładowania akumulatora. Warto to jak najszybciej zdiagnozować i naprawić.
Pilot nie działa, a kluczyk otwiera tylko jedne drzwi: Co to oznacza?
Inne typowe objawy uszkodzonej pompki to brak reakcji na pilota centralnego zamka lub sytuacja, w której kluczyk otwiera lub zamyka tylko jedne drzwi (zazwyczaj te, w których jest fizycznie używany). Może to wskazywać na problem z elektroniką sterującą w pompce lub z jej mechaniczną zdolnością do generowania podciśnienia/nadciśnienia w całym układzie. Jeśli pilot przestał działać nagle, a wymiana baterii nic nie dała, pompka jest jednym z pierwszych podejrzanych.
Brak oświetlenia w kabinie i niedziałające szyby czy to też wina pompki?
Tak, uszkodzona pompka centralnego zamka może być przyczyną problemów, które na pierwszy rzut oka wydają się z nią niezwiązane. Pompka często pełni funkcję modułu komfortu, który odpowiada również za sterowanie oświetleniem wewnętrznym (np. brak zapalania się lampki po otwarciu drzwi) oraz elektrycznymi szybami. Jeśli te funkcje również przestają działać, awaria pompki jest bardzo prawdopodobną przyczyną. To pokazuje, jak wiele funkcji w A4 B5 jest z nią powiązanych.

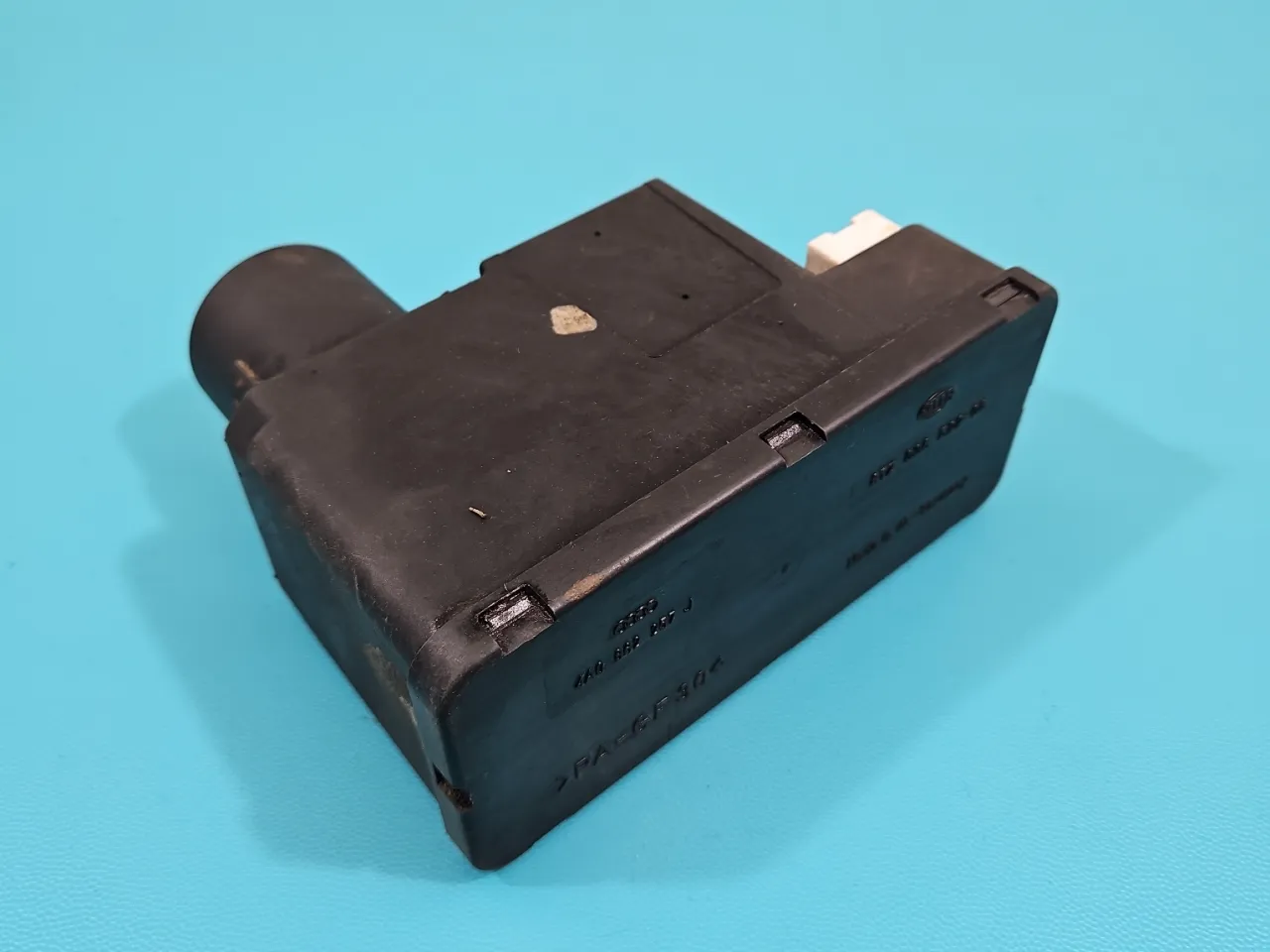

Główny wróg Twojego zamka: Woda. Jak rozpoznać i zapobiegać zalaniu sterownika?
Z mojego doświadczenia wynika, że woda to największy wróg elektroniki w Audi A4 B5, a pompka centralnego zamka jest na nią szczególnie narażona. Warto wiedzieć, skąd bierze się wilgoć i jak ją zidentyfikować.
Skąd bierze się woda w bagażniku? Sprawdź te 3 miejsca
Zalanie wodą to najczęstsza przyczyna uszkodzeń pompki centralnego zamka w Audi A4 B5. Woda może dostać się do bagażnika z kilku źródeł, które warto regularnie kontrolować:
- Nieszczelności wokół tylnych lamp: Uszkodzone uszczelki lamp tylnych to bardzo częsty problem. Z czasem parcieją i tracą swoje właściwości, pozwalając wodzie swobodnie dostawać się do wnętrza bagażnika.
- Uszczelka klapy bagażnika: Sparciała lub źle dopasowana uszczelka klapy bagażnika może przepuszczać wodę, szczególnie podczas ulewnych deszczy lub mycia samochodu.
- Otwory wentylacyjne w bagażniku: Uszkodzone lub zatkane otwory wentylacyjne w tylnej części bagażnika (często ukryte za zderzakiem) mogą prowadzić do gromadzenia się wody, która następnie spływa w dół, prosto na moduł.
Pierwsze oględziny po demontażu: Czy widać ślady korozji lub wilgoci?
Po zdemontowaniu pompki centralnego zamka, dokładnie ją obejrzyj. Szukaj wszelkich śladów wilgoci, zacieków, osadów mineralnych, a przede wszystkim korozji na złączach elektrycznych, płytce drukowanej czy elementach metalowych. Nawet niewielkie ślady wody mogą świadczyć o zalaniu i być przyczyną awarii elektroniki. Czasem wystarczy delikatne zawilgocenie, by po pewnym czasie pojawiły się problemy z przewodnością lub zwarcia.
Co dalej? Podstawowa diagnostyka i możliwe ścieżki naprawy
Po zlokalizowaniu i wstępnej ocenie stanu pompki, czas na dalsze kroki. Czy da się ją naprawić, czy konieczna będzie wymiana? Oto kilka wskazówek.
Sprawdzanie szczelności układu: Prosty test, który możesz wykonać sam
Aby sprawdzić szczelność układu pneumatycznego, wykonaj następujący test. To pomoże zlokalizować ewentualne nieszczelności, które często są przyczyną ciągłej pracy pompki:
- Po odpięciu pompki, zaślep wszystkie wężyki pneumatyczne, które do niej prowadzą, z wyjątkiem jednego. Możesz użyć małych śrubek lub specjalnych zaślepek.
- Do niezamkniętego wężyka podłącz małą pompkę ręczną (np. do piłki) lub ustami spróbuj wytworzyć lekkie ciśnienie/podciśnienie.
- Nasłuchuj syczenia powietrza w drzwiach lub innych elementach układu. Jeśli usłyszysz syczenie, oznacza to nieszczelność w danym obwodzie.
- Możesz również spróbować zamknąć i otworzyć drzwi ręcznie, nasłuchując pracy siłowników i szukając miejsc, z których ucieka powietrze. Pamiętaj, że nieszczelności mogą być bardzo subtelne.

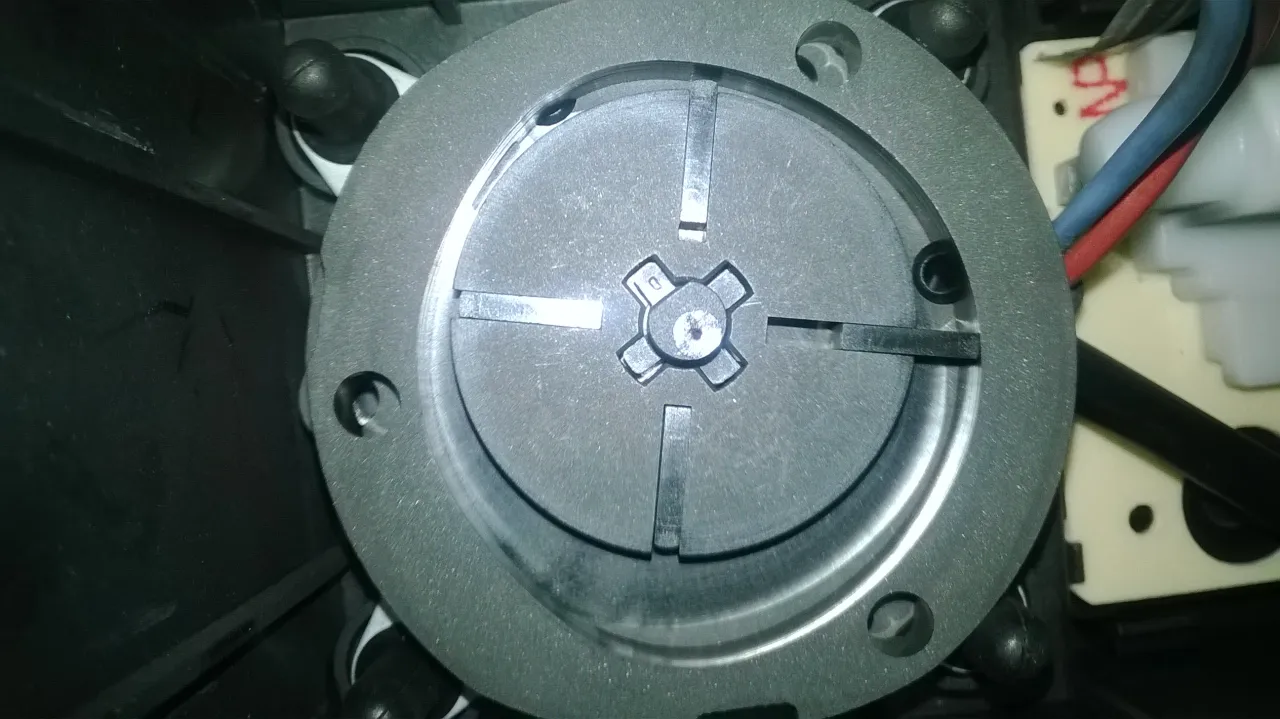

Pęknięty wirnik czy spalona elektronika? Różnice w objawach
Rozróżnienie między uszkodzeniem mechanicznym a elektronicznym jest kluczowe dla podjęcia decyzji o naprawie. Poniższa tabela przedstawia typowe objawy:
| Typ usterki | Objawy/Rozpoznanie |
|---|---|
| Pęknięty wirnik (uszkodzenie mechaniczne) | Pompka pracuje (słychać silniczek), ale nie generuje ciśnienia/podciśnienia, lub robi to bardzo słabo. Zamek nie reaguje wcale lub tylko częściowo. Często słychać charakterystyczne "mielenie" lub "chrobotanie" z wnętrza pompki. |
| Zalana/spalona elektronika (uszkodzenie elektryczne) | Pompka w ogóle nie reaguje na sygnały (cisza), lub działa chaotycznie. Mogą występować dodatkowe problemy z oświetleniem wnętrza, szybami elektrycznymi. Widoczne ślady korozji lub przepaleń na płytce drukowanej po otwarciu obudowy. |
Naprawiać czy wymieniać? Kiedy warto ratować stary moduł

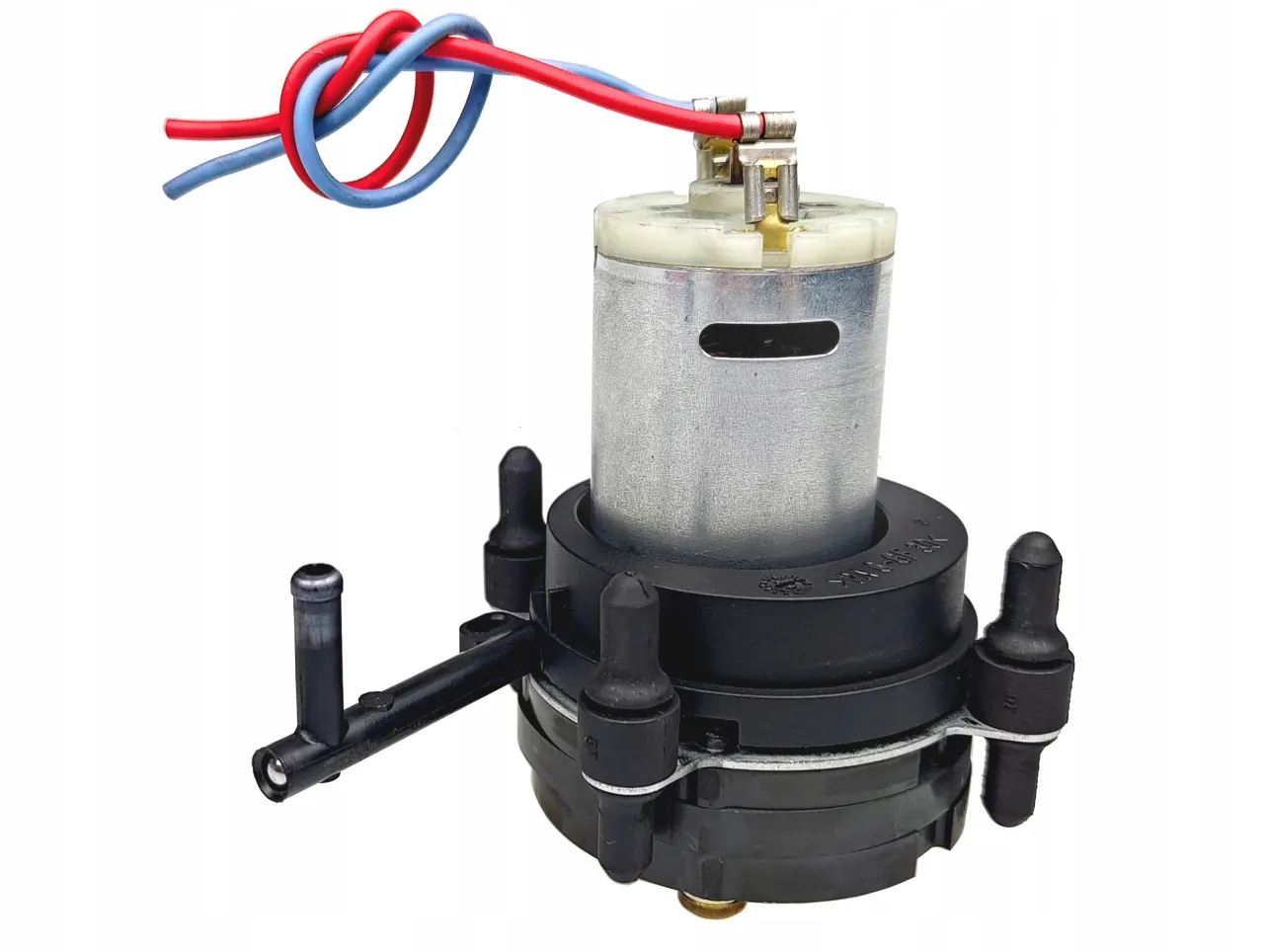

Decyzja o naprawie lub wymianie zależy od rodzaju i stopnia uszkodzenia. Naprawa jest często opłacalna, gdy problemem jest pęknięty grafitowy wirnik (można go wymienić na nowy, dostępne są zestawy naprawcze) lub niewielkie zalanie, które spowodowało korozję na płytce drukowanej (można ją oczyścić i przelutować uszkodzone ścieżki). Jeśli jednak uszkodzenia są rozległe, elektronika jest mocno spalona lub obudowa pompki jest pęknięta, wymiana na sprawny, używany moduł może być bardziej ekonomiczna i pewniejsza. Czasem próba naprawy spalonej elektroniki jest po prostu nieopłacalna.
Przeczytaj również: Centralny zamek w aucie: Jak działa, diagnoza i naprawa usterek
Kupujesz używaną pompkę? Na te numery musisz zwrócić szczególną uwagę
Jeśli zdecydujesz się na zakup używanej pompki, kluczowe jest dopasowanie numerów seryjnych. Moduły mogą różnić się w zależności od rocznika i wersji wyposażenia (np. przedliftowe i poliftowe). Upewnij się, że numery, zwłaszcza te główne, takie jak "8D0 862 257 C", są identyczne lub zgodne z Twoim oryginalnym modułem. W przeciwnym razie, po wymianie na moduł z inną wersją wyposażenia, może być konieczne jego kodowanie w celu poprawnego działania wszystkich funkcji, co wiąże się z dodatkowymi kosztami i wizytą u specjalisty z odpowiednim sprzętem diagnostycznym.
